Обтекатель маслорадиатора

Маслорадиатор установлен в правой консоли крыла между нервюрами 1 и 2 за лонжероном и крепится с помощью профилей. Маслорадиатор закрыт съемным обтекателем. Выходное отверстие обтекателя закрыто управляемой створкой, посредством которой регулируется размер выходного отверстия канала масляного радиатора.

Управление створкой механическое: К створке приклепано ухо для подсоединения тяги управления створкой. Проводка управления выполнена в виде тяг полужесткого типа. рычаг управления створкой установлен в кабине, на правом пульте

ФИЛЬТР

Фильтр состоит из корпуса, крышки со сливной пробкой, траверсы, запирающей крышку, опорного кольца, стакана, пружины и фильтрующего элемента. Фильтрующий элемент закреплен на крышке и своим верхним кольцом упирается в стакан. Между верхним торцом стакана и корпусом размещена пружина. Корпус имеет два отверстия с резьбой: боковое - для входа, верхнее - для выхода профильтрованного масла.

Конструкция фильтра обеспечивает легкое снятие фильтрующего элемента для осмотра или промывки без слива масла из маслянного бака.

При снятии крышки с фильтрующим элементом стакан под действием пружины опускается вниз до опорного кольца и перекрывает входное отверстие корпуса. Фильтр установлен на стенке шпангоута 0 и крепится к ней болтами с гайками за ушки корпуса. 9

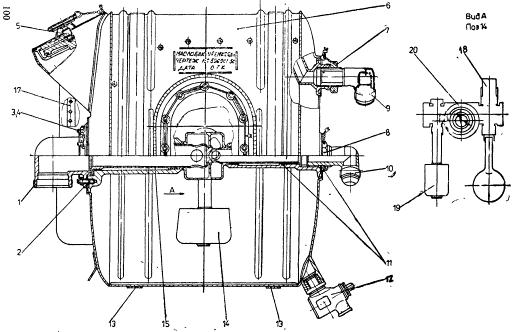

Маслобак 526201-50

1 - Угольник; 2 - Прокладка; 3 - Гайка; 4 - Шайба; 5 - Крышка заливной горловины; 6 - Бак; 7, 8 - Контргайка; 9, 10 - Штуцера; 11 - Кольца; 12 - Сливной кран; 13 - Прокладка; 14 - Заборник; 15 - Ось, 16 - Заглушка, 17 - Масломер; 18 - Заборник воздуха; 19 - заборник масла, 20 - кopпуc.

Маслорадиатор 2281 В

1 - корпус секций, 2 - крышка входа, 3 - корпус терморегулятора; 4 - прокладка; 5 - профиль, 6 - крышка выхода; 7 - скоба; 8 - профиль; 9 - клапан, 10 - штуцер; 11 - перепускная магистраль; 12 - термочувствительная масса, 13 - мембрана; 14 - пломба; 15 шток, 16 - возвратная пружина; 17 - пружина

Суфлерный бак 526202 00

1 - отражатель, 2 - лабиринт, 3 - штуцер, 4 - цилиндр, 5 - днище, 6 - ушко, 7 - кольцо, 8 - диафрагма, 9 - кольцо; 10 - патрубок; 11 - заклёпка; 12 - шайба
