Рекомендації з призначення посадок шпонкових з'єднань







Шпонкове з'єднання застосовується в тих випадках, коли вимоги центрування відносно невисокі.

Працездатність шпонкових з'єднань визначається в основному точністю посадок по ширині шпонки b, тому стандарти встановлюють норми точності посадок згідно з цим розміром. Допуски форми і розташування пазів необхідно визначати при конструюванні з'єднань у залежності від вимог до них.

За формою стандартні шпонки розділяються на призматичні, клинові, сегментні і тангенціальні, однак, оскільки найбільше застосування знаходять призматичні і сегментні, зупинимося на рекомендаціях із призначення посадок саме цих типів. На рис. 5.6, а, приведені параметри призматичних, а на рис. 5.6, б - сегментних шпонок.



Рисунок 5.6 - Розміри пазів і перерізів шпонок



Розміри пазів і перерізів шпонок, а також їхньої довжини в залежності від діаметра вала нормуються ГОСТ 23360-78 для призматичних шпонок і ГОСТ 24071- для сегментних.

Для шпонкових пазів втулок на кресленнях проставляють розмір d+t 2, як загальний і зручний для контролю; на валах переважно необхідно вказувати t 1, але допускається розмір d-t 1. Граничні відхилення розмірів по глибині пазів приведені в табл. 5.6.

Для розмірів призматичних шпонок встановлено такі поля допусків: по ширині b - h 9, по висоті h - h 9при h= 2 - 6 мм і h 11при h> 6 мм, по довжині lh 14. Для довжини шпонкового паза встановлене поле допуску Н 15.



Таблиця 5.6 - Граничні відхилення пазів і розмірів, пов'язаних із глибиною паза



Висота шпонки h, мм Глибина паза на валу t, мм Граничні відхилення розмірів, мм
t1 чи (d-t 1 ) (d+t 2 )
Від 2 до 6 Від 1,2 до 3,5 +0,1 чи (-0,1) +0,1
Понад 6 до 18 Понад 3,5 до 11 +0,2 чи (-0,2) +0,2
Понад 18 до 50 Понад 11 до 31 +0,3 чи (-0,3) +0,3



Для розмірів сегментних шпонок установлені наступні поля допусків: для ширини b - h 9, для висоти h - h 11,для діаметра d - h 12.

Поля допусків пазів визначаються в залежності від типу шпонкового з'єднання. Стандартом установлені три типи з'єднань: вільне, нормальне і щільне. Типи з'єднань зведені в табл. 5.7 і приведені на рис. 5.7.











Таблиця 5.7 - Допуски і види шпонкових з'єднань



Вид з'єднання Позначення полів допусків
    Ширина шпонки Паз валу Паз втулки
Вільне h 9 Н 9 D 10
Нормальне h 9 N 9 Js 9
Щільне h 9 Р 9 Р 9



Для призматичних шпонок застосовуються всі три типи з'єднань, причому для напрямних шпонок головним чином вільне; для сегментних - нормальне і щільне. Граничні відхилення полів h 9, h 12, h 14, Н 9, D 10, N 9, Js 9, P 9 і Н 15 - у ГОСТ 25347-82.

На робочих кресленнях вала і втулки повинні встановлюватися допуски симетричності розташування пазу щодо посадкових циліндричних поверхонь вала і втулки. Приклади виконання креслень вала (а) і втулки (б) приведені на рис. 5.7.

Величину допуску симетричності можна підрахувати по формулі [2]:

,

де e 1і е 2 - допуски симетричності паза втулки і вала;

Smin 1i Smin 2 - зазори в з'єднаннях відповідно в пазу втулки і в пазу вала;

k 1і k 2- коефіцієнти використання зазорів, які можна прийняти k 1 =k 2 = 0,4...0,6. Прийнявши е 1 2, розрахункове значення варто відкоригувати згідно з ГОСТом.

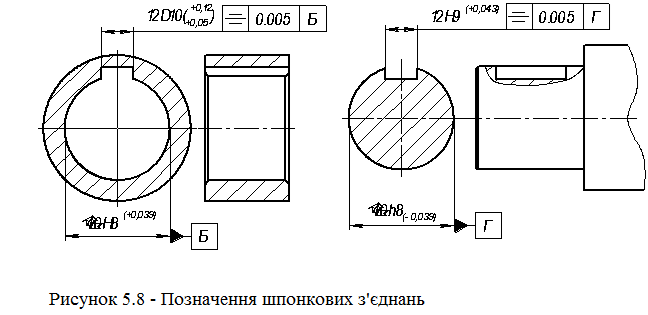

На рисунку 5.8 наведені фрагменти креслень, що пояснюють позначення шпонкових з'єднань.
