Рекомендації з призначення посадок нарізних з'єднань

Вусіх галузях машино- і приладобудування найчастіше застосовуються циліндричні метричні нарізі діаметрами від 1 до 600 мм, із профілем за ГОСТ 9150-81. Діаметри і кроки нарізей приведені в ГОСТ 8724-81, основні розміри нарізей в ГОСТ 24705-81.

На практиці застосовуються посадки нарізей із зазором, натягом і перехідні, однак, у запропонованих у курсовій роботі вузлах застосовані тільки посадки нарізей із зазором, як найбільш поширені. Саме для цих посадок і приводяться рекомендації до їх вибору.

Допуски і граничні відхилення нарізей для ковзних посадок і з зазором нормуються ГОСТ 16093-81. Допуски діаметрів нарізей установлюються по ступенях точності, що позначаються цифрами (табл. 5.3).

Установлено ряди основних відхилень верхніх es для зовнішньої нарізі і нижніх EI для внутрішньої, які визначають розташування полів допусків діаметрів нарізей щодо номінального профілю. Основні відхилення приводяться в табл. 5.4 і на рис. 5.4, а -для болтів і 5.4, б - для гайок.

Таблиця 5.3 - Ступіні точності діаметрів нарізей згідно з ГОСТ16093-81

Таблиця 5.4 - Основні відхилення метричних нарізей із зазорами згідно з ГОСТ 16093-81

Поле допуску різьб утворюється сполученням поля допуску середнього діаметра з полем допуску діаметрів виступів (d - для болтів і D ₁ - для гайок), і поле допуску діаметра нарізі - сполученням допуска з основним відхиленням. Тоді позначення нарізі буде наступне:

М 12 - 7 h - болт, у якого позначення полів допусків середнього зовнішнього діаметрів однакові;

М 12 - 7 h 6 h - болт, у якого середній діаметр виконаний по 7 h, зовнішній по 6 h;

М 12 - 6 Н - гайка, у якої позначення полів допусків середнього і внутрішнього діаметра однакові;

М 12 - 5 Н 6 Н – гайка, у якої середній діаметр виконаний по 5 Н, внутрішній - по 6 Н.

Різьбова посадка утвориться шляхом сполучення поля допуску болта з полем допуску гайки і позначається так M 12 - 6 H/ 6 g.

Установлено довжини згвинчування: короткі S, нормальні N і довгі L. Якщо довжина згвинчування відрізняється від нормальної, то це вказується на кресленні, наприклад, M 12 - 7 g 6 g- 30, де 30 - це довжина згвинчування, що відрізняється від нормальної.

Поля допусків згідно з ГОСТ 16093-81, встановлені в класах точності "точний", "середній" і "грубий" та в залежності від довжин згвинчування, приведені в табл. 5.5, причому поняття про класи точності умовне, що використовується для порівняльної оцінки точності нарізнихих деталей з різними полями допусків.

У нарізних сполученнях рекомендується сполучати поля допусків одного класу точності.

Поля допусків "точного" класу варто призначати для відповідальних статично навантажених нарізних сполучень, при високих вимогах до стабільності характеристик посадки чи забезпеченню по нарізі підвищеної співвісності (при відхиленнях h і Н). "Середній" включає кращі поля і є основним для нарізей загального застосування. "Грубий" використовують рідко, для невідповідапьних з'єднань чи при нарізці нарізі в складних умовах, наприклад, на гарячекатаних прутках.

Таким чином, якщо, орієнтуючись на дані табл. 5.5, була обрана посадка М 16 - 6 H/ 6 g, то на складальному кресленні вона так і проставляється. На кресленні вала його нарізна частина повинна бути позначена M 16 - 6 g- 25.

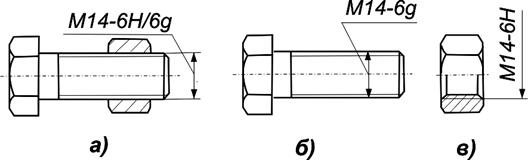

На рисунку 5.5 зображені фрагменти креслень з прикладами позначень посадок нарізних з’єднань.

Рисунок 5.5 - Фрагменти креслень, що пояснюють позначення посадок нарізних з'єднань

Таблиця 5.5 - Поля допусків посадок із зазором згідно з ГОСТ 16039-81
