Розрахунок шліцьових калібрів

Шліцьові з'єднання контролюють, як правило комплексними прохідними калібрами. Для прямобочних шліцьових калібрів прийняті наступні позначення (ГОСТ 7951-80):

D_k - номінальний зовнішній діаметр калібра-пробки і калібра-кільця;

d_k - номінальний внутрішній діаметр калібра-пробки і калібра-кільця;

b_к - номінальна товщина зубця калібра-пробки і ширина паза калібра-кільця;

D_k-w -граничні розміри зношених зовнішніх діаметрів калібра-пробки і калібра-кільця;

d_k-w - граничні розміри зношених внутрішніх діаметрів калібра-пробки і калібра-кільця;

b_k-w - граничні розміри зношеної товщини зубця калібра-пробки і зношеної ширини паза калібра-кільця;

Н_d, H_D - допуск на виготовлення калібра-пробки по діаметрам d і D, що центрують;

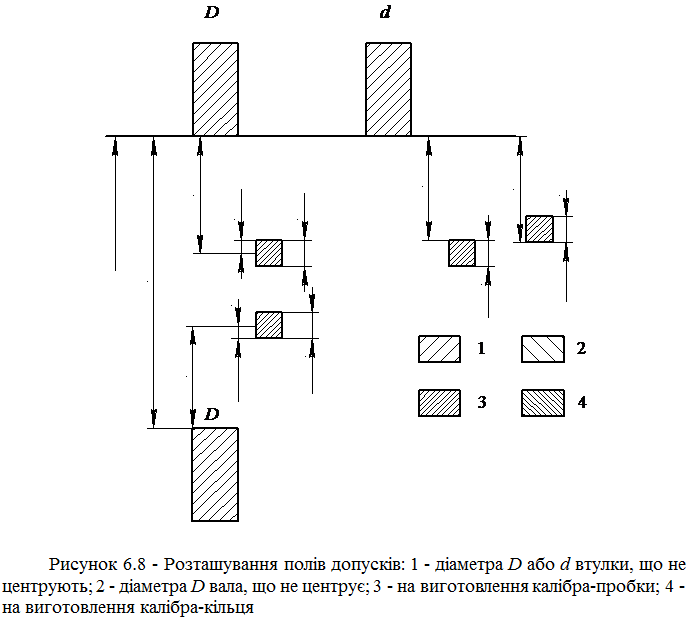

- допуск на виготовлення калібра-пробки по діаметру D, що не центрує;

Н_b - допуск на виготовлення калібра-пробки по товщині зубця b;

H _{1 d}, Н _{1 D}, -допуски на виготовлення калібра-кільця по діаметрам d і D, що центрують;

- допуск на виготовлення калібра-кільця по діаметру D, що не центрує;

Н _{1 b} - допуск на виготовлення калібра-кільця по ширині паза b;

Z_d, Z_D, Z_b, - відстань від середини поля допуска на виготовлення калібра-пробки до відповідного найменшого граничного розміру втулки;

Z _{1 d}, , Z _{1 b}, - відстань від середини поля допуска на виготовлення калібра-кільця до відповідного найменшого граничного розміру вала;

Y_d, Y_d, Y_b- допустимий вихід розміру зношеного калібра-пробки за границю поля допуску втулки;

Y _{1 d}, Y _{1 D}, Y _{1 b}- допустимий вихід розміру зношеного калібра-кільця за границю поля допуску вала.

Розташування полів допусків d_k або D_k калібрів-пробок для діаметрів d або D, що центрують,вказано на рис. 6.4. Допуски та величини, що визначають розташування полів допусків d_k або D_k калібрів-пробок для діаметрів, що центрують, наведені в табл. 6.4.

Таблиця 6.4 - Допуски та координати розташування полів допусків

Розташування поля допуска розміру b_к калібрів-пробок при будь-якому виді центрування вказано на рис. 6.5. Допуски та величини, що визначають розташування поля допуска розміру b_к, наведені в табл. 6.5.

Таблиця 6.5 - Допуски та координати розташування полів допусків на ширину шліця

Розташування полів допусків розмірів d_k і D_k комплексних калібрів-кілець для центруючих діаметрів d або D вказано на рис. 6.6. Допуски та величини, що визначають розташування полів допусків d_k або D_k калібрів-кілець для діаметрів, що центрують, наведені в табл. 6.6.

Таблиця 6.6 - Допуски та величини, що визначають розташування полів допусків d_k або D_k калібрів-кілець

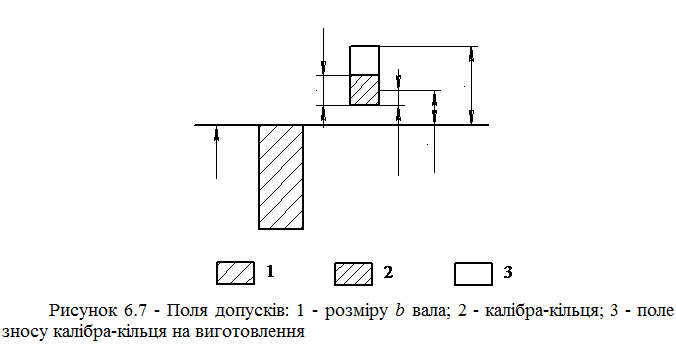

Розташування поля допуска розміру b_к калібрів-кілець при будь якому виді центрування вказано на рис. 6.7. Допуски та величини, що визначають розташування поля допуска розміру b_к,наведені в табл. 6.7.

Таблиця 6.7 - Допуски та величини, що визначають розташування поля допуска розміру b_к
