СЛУЧАЙ НЕСИММЕТРИЧНОЙ НАГРУЗКИ





При несимметричной нагрузке ZА¹ZВ¹ZС, токи в фазах IА¹IВ¹IС.

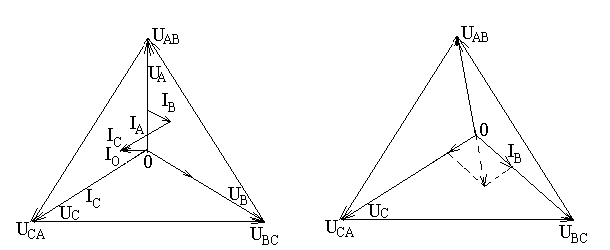

Векторные диаграммы для данного случая изображены на рис.7 (а, б).

На рис.7 (а) показано графическое определение тока в нейтральном проводе IО. Благодаря наличию нейтрального провода принесимметричной нагрузке напряжения на фазах потребителя энергии остаются неизменными и равными фазным напряжениям генератора (если пренебречь сопротивлением нейтрального провода и линейных проводов).

Рис.7

В случае обрыва нейтрального провода нулевая точка смещается в сторону более нагруженной фазы, и напряжения на фазах потребителя изменяются,что приводит к нарушению нормальной работы приемников энергии, поэтому в нейтральный провод не рекомендуется ставить предохранитель или рубильник.Токи в трехфазной цепи без нейтрального провода принимают такие значения, что их геометрическая сумма равна нулю.

Если в качестве нагрузки трехфазной трехпроводной цепи используются лампы накаливания одинаковой мощности, то их накал определяется фазным напряжением, а так как напряжения на фазах различны, то лампы будут гореть с различной яркостью. Наибольший накал ламп будет в той фазе, в которой включено меньшее количество ламп.

В случае обрыва одной из фаз, например, фазы "А" без нейтрального провода (отключены все лампы в этой фазе), две другие фазы ("В" и "С") оказываются включенными последовательно и находятся под линейным напряжением UВС. Если сопротивления одинаковы, то напряжения их будут равны, и каждое составляет половину линейного напряжения UВС/2 (рис.8).

Рис.8

В этом случае лампы, включенные в фазу "А", погаснут, а в фазах "В" и "С" будут иметь меньший накал.

Уменьшение сопротивления одной из фаз (например, "А") до нуля, что соответствует короткому замыканию в ней, приводит к смещению нулевой точки в вершину треугольника линейных напряжений, тогда UА=0, а фазные напряжения UВ и UС становятся равными линейным: UАВ и UСА.

Векторная диаграмма токов и напряжений для данного случая показана на рис.9.

Рис.9

Лампы, включенные в фазу "А", гаснут, а в фазах "В" и "С" горят ярче обычного.

Вывод: при несимметричной нагрузке фаз нельзя применять соединение приемников по схеме "звезда" без нулевого провода.

Содержание отчета
