Морфология тел полезных ископаемых
Для твердых полезных ископаемых характерны три типа залежей:
1. Изометричные тела – скопление минерального вещества, равновеликие во всех направлениях (штоки, штокверки и гнезда) (рисунок 1).
Шток – это крупная более или менее изометричная залежь сплошного или почти сплошного минерального сырья (штоки каменной соли).
Штокверк – представляет собой относительно изометричный блок горной породы, пронизанный мелкими жилками и насыщенный вкрапленностью минерального вещества, разрабатываемый в качестве полезного ископаемого (месторождения Cu, Mo, Sn, W, асбеста и др.).
Гнездо – это относительно не крупное локальное скопление полезного ископаемого (месторождения Au, Pb-Zn, Cr).

1 – шток, 2 – штокверк
Рисунок 1 – Изометричные тела полезных ископаемых
2. Плоские тела полезных ископаемых характеризуются двумя протяженными и одним коротким размером (пласты, жилы).
Пласты – типичные для осадочных месторождений (железо), угля и нерудных полезных ископаемых. Различают простые пласты (без прослоя породы) и сложные (с прослоями породы).
Метасоматические тела по осадочным породам называются пластообразными залежами. Пластовые залежи в длину могут достигать нескольких десятков километров (Донбасс).
Рабочей считается минимальная мощность пласта, при которой пласт можно эксплуатировать.
Эксплуатационной называется суммарная мощность полезного ископаемого и прослоев породы для рабочей части пласта.
Полезная мощность – это сумма мощностей пачек полезного ископаемого.
Продуктивная толща – это породы, заключающие несколько пластов полезных ископаемых (в Донбассе – 100 пластов).

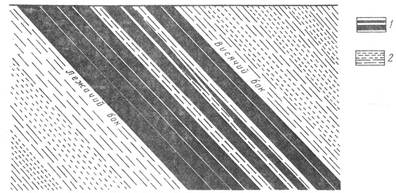

1 – пачки и слои полезного ископаемого; 2 – прослои породы
Рисунок 2 – Строение пласта полезного ископаемого
Жилы – это трещины в горных породах, выполненные минеральным веществом. Подразделяются на простые и сложные.

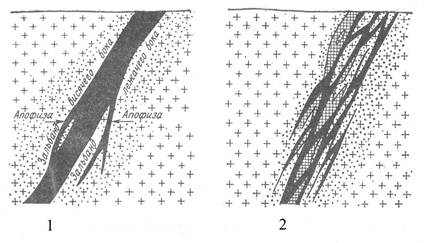

1 – простая жила, точками покрыта площадь измененных околожильных вмещающих пород; 2 – сложная жила
Рисунок 3 – Виды жил
По форме выделяются разновидности жил (рисунок 4).

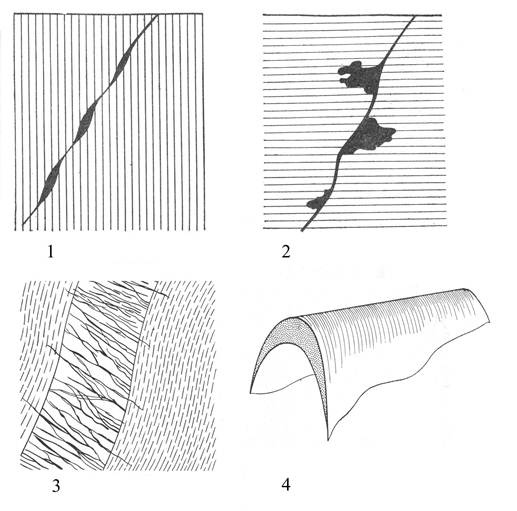

1 – четковидные;. 2 – камерные; 3 – лестничные; 4 - седловидные
Рисунок 4 – Морфологические разновидности жил
Зальбанд – поверхность контакта жилы с вмещающими породами.
Околожильные изменения – ареол изменений вмещающих пород, прилегающих к жиле.
Апофизы – ответвления жилы, отходящие в боковые породы.
Рудные столбы – участки в жиле, обогащенные ценными компонентами. Подразделяются на морфологические (раздув жилы), концентрационные (зоны повышенной концентрации ценных компонентов).
Основные элементы жил: простирание, длина; направление падения, угол падения, длина по падению; склонение; мощность.
Крутопадающие (угол более 45°).
Пологопадающие (угол менее 45°).
Жильные поля объединяют серию рудных жил.
Линзы и линзообразные залежи принадлежат к образованиям, переходным между изометричными и плоскими телами.
В ряде месторождений выделяются вторичные и комбинированные формы рудных тел (лентовидные, куполообразные и сложной морфологии) (рисунок 5).

1 – куполообразная залежь Риддер-Сокольного месторождения с штокверками и жильными телами в корневой части; 2 – пластообразные тела Камышинского месторождения; 3 – вторичные лентовидные формы тел Ново-Березовского и Иртышского месторождений; 4 – сложная форма деформированных тел Зыряновского месторождения
Рисунок 5 – Морфология рудных тел колчеданно-полиметаллических месторождений Рудного Алтая [15]
3. Вытянутые по одной оси тела полезных ископаемых
Трубы, трубки и трубообразные залежи – это вытянутые по одной оси тела полезных ископаемых. Определяются углом погружения (угол между ее осью и горизонтальной плоскостью), длиной вдоль оси и поперечным сечением (рис. 5).
Для оценки степени изменчивости качественных и морфологических параметров тел полезных ископаемых вычисляют коэффициент вариации этих параметров.
Среди месторождений жидких и газообразных полезных ископаемых выделяют залежи:
Пластовые залежи приурочены к пласту – коллектору проницаемых пород, заключенных среди непроницаемых или слабопроницаемых пластов. Залежи крупные (длина – более 80 км, ширина – до 70 км).
Массивные залежи – скопление жидкости или газа в выступах проницаемых пород, перекрытых плохо проницаемыми осадками.
Линзовидные залежи связаны с локальными зонами пористых и трещиноватых пород, ограниченных непроницаемыми породами.

α – угол погружения (ныряния)
Рисунок 6 – Элементы залегания трубообразного тела

1 – пластовая сводовая залежь нефти или газа; 2 – линзовидная залежь нефти или газа в пластах выклинивающихся песков среди глин.
Рисунок 7 – Формы нефтяных залежей
