З.Сверление сквозного отверстия с использованием смазывающе-охлаждающей жидкости(СОЖ)

3.1. Установить сверло в пиноль задней бабки.

3.2. Включить насос СОЖ поворотом тумблера 1 на электрошкафу (рис. 2).

3.3. Направить струю СОЖ в зону резания.

3.4. Перемещая заднюю бабку по станине, установить её так, чтобы расстояние между сверлом и торцом заготовки составляло 20...30 мм.

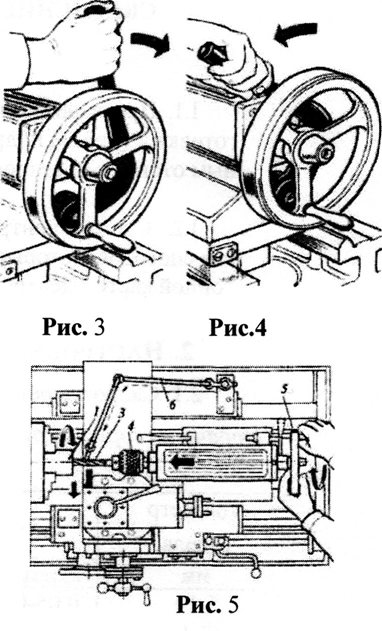

3.5. Зафиксировать положение задней бабки на станине с помощью рукоятки от себя (рис. 3), откре­пить можно поворотом рукоятки на себя (рис. 4).

3.6. Подавать сверло 3 с пинолью 4 вращением маховика 5 задней бабки (рис. 5). В процессе сверления сверло охлаждать смазывающе-охлаждающей жидко­стью, подаваемой по гидроприводу 6 станка.

3.7. Постепенно увеличивая величину подачи, до­вести до табличной величины.

3.8. Периодически нужно выводить сверло из от­верстия заготовки, чтобы удалить накопившуюся в спиральных канавках стружку металлическим крюч­ком.

3.9. В конце сверления подачу сверла уменьшить до минимальной, так как при выходе вершины сверла воз­можно её заклинивание.

3.10. Вывести сверло из отверстия и возвратить зад­нюю бабку в исходное положение.

3.11.Выключить смазывающе-охлаждающую жид­кость.
