Огнетушители. Устройство и размещение пожарных гидрантов и внутренних пожарных кранов

Средства пожаротушения подразделяются на:

· первичные,

· стационарные,

· передвижные.

К первичным средствам относятся огнетушители, гидропом­пы (поршневые насосы), ведра, бочки с водой, ящики с песком, асбестовые полотна, войлочные маты, кошмы и т.п.

Огнетушители бывают химические пенные (ОХП-10, ОП-5, ОХПВ-1О и др.), воздушно-пенные (ОВП-5, ОВП-10), углекислотные (ОУ-2, ОУ-5, ОУ-8), углекислотно-бромэтиловые (ОУБ-3, ОУБ-7), порошковые (ОПС-6, ОПС-10).

Химические пенные огнетушители типа ОХП-10, ОХВП-10 (рис.7.2)состоят из стального баллона, в котором находятся щелочной рас­твор и полиэтиленовый стакан с кислотным раствором. Приведе­ние огнетушителя в действие производится поворотом вверх до отказа рукоятки, которая открывает стакан с кислотным рас­твором. Огнетушитель переворачивают вверх дном, растворы смешиваются и начинают взаимодействовать. Химическая реак­ция сопровождается выделением углекислого газа, который созда­ет в баллоне избыточное давление.

Под действием давления обра­зующаяся пена впрыскивается в зону горения.

Химические пенные огнетушители типа ОП-3 или ОП-5 приводятся в действие ударом бойка ударника о твердое основа­ние. При этом разбиваются стеклянные колбы, серная кислота выливается в баллон и вступает в химическую реакцию со щело­чью. Образующийся углекислый газ в результате реакции вызы­вает интенсивное вспенивание жидкости и создает в баллоне дав­ление порядка 9-12 атмосфер, благодаря чему жидкость в виде струи пены выбрасывается из баллона через сопло.

Продолжительность действия химических пенных огнету­шителей порядка 60-65 с, а дальность струи до 8 м.

Воздушно-пенные огнетушители (ОВП-5, ОВП-10) заряжа­ются 5% водным раствором пенообразователя ПО-1. При приведе­нии в действие огнетушителя сжатая двуокись углерода выбрасы­вает раствор пенообразователя через пенный насадок, образуя струю высокократной пены (рис. 7.3).

Продолжительность действия воздушно-пенных огнетуши­телей до 20 с, дальность струи пены порядка 4-4,5 м.

Углекислотные огнетушители ОУ-2 (рис.7.4) состоят из баллона с углеки­слотой, запорно-пускового вентиля, сифонной трубки, гибкого металлического шланга, диффузора (раструба-снегообразователя), рукоятки и предохранителя. Запорный вентиль имеет предохра­нительное устройство в виде мембраны, которое срабатывает при повышении давления в баллоне сверх допустимого. Газ в баллоне находится под давлением порядка 70 атмосфер (6-7 МПа) в жидком состоянии. Огнетушители приводятся в действие при вращении запорного вентиля против часовой стрелки. При откры­тии вентиля углекислый газ выходит наружу в виде снега. При повышении окружающей температуры давление в баллоне может достигать 180-210 атмосфер (180 - 210-Ю5 Па).

Время действия углекислотных огнетушителей до 60 с, дальность — до 2 м.

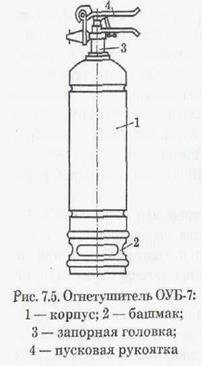

Углекислотно-бромэтиловый огнетушитель (ОУБ-7) (рис 7.5)состоит из баллона, заполненного бромистым этилом, двуокисью углерода, а также сжатым воздухом для выбрасывания огнегасящего веще­ства через сопло. Время действия ОУБ-7 порядка 35-40 с, длина струи 5-6 м. ОУБ-7 приводится в действие нажатием пусковой рукоятки. Работу огнетушителя можно прекратить, отпустив ру­коятку.

Порошковые огнетушители (ОПС-6, ОПС-10) (рис. 7.7) состоят из корпуса, емкостью 6 или 10 л, крышки с предохранительным клапаном и сифонной трубкой, баллончика для газа емкостью 0,7л, соединенного с корпусом при помощи патрубка, гибкого шланга с удлинителем и раструбом.

При приведении огнетушителя в действие порошок из его корпуса через сифонную трубку выталкивается сжатым газом, который давит на массу порошка сверху, проходит через его тол­щину и вместе с порошком выходит наружу.

Время действия порошковых огнетушителей — 30 с, рабочее давление 8∙10⁵ Па, а начальное давление в газовом баллончике 15∙10⁶ Па.

Все огнетушители подвергают периодическому контролю и пе­резарядке

Стационарные противопожарные установки представляют собой неподвижно смонтированные аппараты, трубопроводы и оборудование, которые предназначаются для подачи огнегасительных веществ в зону горения.

Передвижные установки в виде насосов для подачи воды и других огнегасительных веществ к месту пожара монтируются на пожарных машинах. К пожарным машинам относятся пожарные автомобили, автоцистерны, автонасосы, мотопомпы, пожарные поезда, теплоходы и др.
