Практические работы
| № | Задание | Алгоритм |
| Построить структурную схему по системе дифференциальных уравнений | ||
| Записать систему уравнений по структурной схеме | ||
| Привести систему дифференциальных уравнений к матричному виду | ||
| Определить тип соединения звеньев и записать их передаточную функцию | Сравнить рассматриваемую схему с определениями типов соединения звеньев, выбрать соответствующий тип и, пользуясь теоремами о соединении звеньев, найти их передаточную функцию по формуле. | |
| Найти ЛАЧХ и ЛФЧХ последовательного соединения звеньев | Построить ЛАЧХ и ЛФЧХ первого звена, второго звена, а затем сложить их. | |
Вопросы:

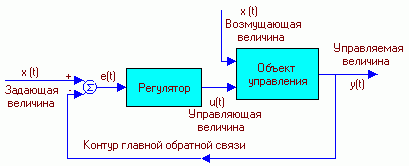

| Определить тип САР по ее структурной схеме | Найти на схеме объект управления, его управляемую величину, задающую величину САР, устройство сравнения (если оно есть) и регулятор. Определить, имеется ли в САР главный контур управления. Если он есть, то САР реализует управление по отклонению. Если главного контура управления нет, то САР разомкнутая. Если в этом случае на регулятор поступает сигнал возмущения, то схема САР разомкнутая, с управлением по возмущению, если не поступает - схема разомкнутая, с жестким управлением. Если на регулятор подается сигнал рассогласования от устройства сравнения и возмущение, то схема САР комбинированная, с управлением как по отклонению, так и по возмущению. |
Выберите схему разомкнутой САР с жестким управлением
Выберите схему разомкнутой САР с управлением по возмущению
Выберите схему замкнутой САР с управлением по отклонению
Укажите схему замкнутой САР с комбинированным управлением по отклонению и возмущению
Укажите схему замкнутой САР с экстремальным управлением
