Устройство механизмов и узлов

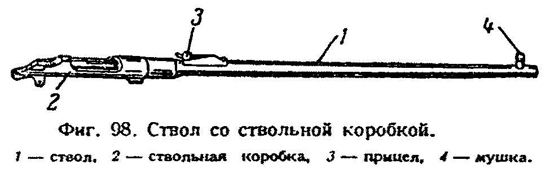

Ствол со ствольной коробкой (фиг. 98) Ствол и ствольная коробка являются основными деталями винтовки, монтирующими на себе все ее механизмы и детали.

Ствол по наружной поверхности переменного сечения, уменьшающегося к дульной части, имеет выступы в дульной и казенной частях, являющихся соответственно основаниями для мушки с намушником и прицельной колодки. На пеньке, казенной части ствола нарезана резьба, на которую с натягом навинчивается ствольная коробка. Нарезная часть канала ствола имеет четыре нареза, вьющиеся слева вверх направо.

Ствольная коробка (фиг. 99) является наиболее сложной и трудоемкой в производственном отношении деталью, так как она имеет наибольшее число элементов, сопрягающихся с деталями и механизмами винтовки. Ствольная коробка имеет только одну переднюю перемычку; для получения требуемой жесткости она сделана массивной.

Внутри ствольной коробки по всей ее длине проходит канал для помещения затвора, имеющий продольные пазы в вертикальной плоскости для боевых выступов боевой личинки, а в передней части резьбу для соединения со стволом и кольцевой паз для помещения боевых выступов при запертом канале ствола.

По середине ствольной коробки имеются верхнее и нижнее окна. Правая стенка верхнего окна срезана для помещения гребня стебля затвора, а на задней образованы пазы для вставления обоймы при наполнении магазинной коробки. С левой стороны ствольной коробки имеется щель с нарезным отверстием для отсечкиотражателя. В задней части сверху продольный паз для направления гребней стебля затвора и курка, а снизу окно для прохода шептала спускового рычага и головки спускового крючка.

Для соединения ствольной коробки с ложей, спусковым механизмом и магазинной коробкой имеются нарезные отверстия под хвостовой винт и винт упора, в задней части прилив для закрепления оси спускового крючка.

Затвор винтовки (фиг. 100) относится к типу скользящих затворов с поворотом при запирании.
