Технология изготовления объёмной этикетки

Для данной технологии необходимо выделить отдельное помещение, с общей вытяжной вентиляцией и местной вытяжкой над рабочим столом. В данном помещении должны быть установлены столы для предварительной сушки этикеток и столик для полного стеклования объемных этикеток. И столы (в том числе и рабочее место) и стеллажи должны быть строго горизонтальны (выставлены по уровню) иначе компаунд будет стекать на край этикетки и одна сторона линзы будет толще, а другая тоньше.

Посередине стола отведено место под поднос с заливаемыми объемными этикетками.

В левом дальнем углу расположен дозатор, полуавтомат для заливки подложек, а с правой стороны располагают подставку под шприцы для заливки. Над местом для подноса, с заливаемыми объёмными этикетками, расположен вытяжной столик.

Полуавтоматический дозатор DR-380

Рассмотрим технологию заливки объемных этикеток, с помощью полуавтоматического дозатора фирмы CARTES (Италия) DR – 380. Дозатор-полуавтомат позволяет значительно ускорить процесс заливки подложек компаундом по сравнению с ручной заливкой и уменьшить процент брака объемных этикеток.

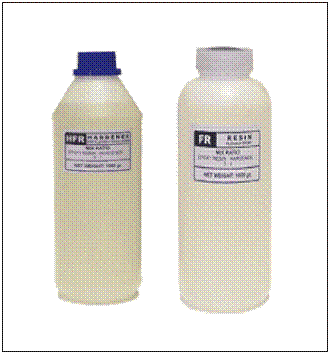

Смола смешивается с отвердителем (отвердитель не является катализатором) в пропорции и соответствии данного полимера. Выбор полимера определяется свойствами дизайна изготавливаемой продукции. Смешивание производится в течение 1-2 минут деревянными палочками в пластиковых прозрачных емкостях (мы использовали пластиковые одноразовые стаканчики) на весах с точностью 0.1 грамм. В процессе перемешивания отвердителя со смолой необходима повышенная аккуратность, так как в смеси образуются пузырьки, и чем аккуратнее перемешивать, тем меньше пузырьков. Далее смолу помещают в вакуум, с помощью которого удаляются пузырьки в смеси образующиеся при заливании смеси в емкости для ее перемешивания и в процессе перемешивания смеси. Готовую смесь разливают в шприцы для заливки, установленные на специальной подставке. Для получения наиболее высокой линзы и удаления пузырьков смолу можно некоторое время отстаивать в емкости, в которой ее смешивали. Время выдержки напрямую зависит от «времени жизни» смолы. К примеру, так отстаивают перед заливкой смолу EPO-SEAL.

Изготовление компьютерной модели подложки.

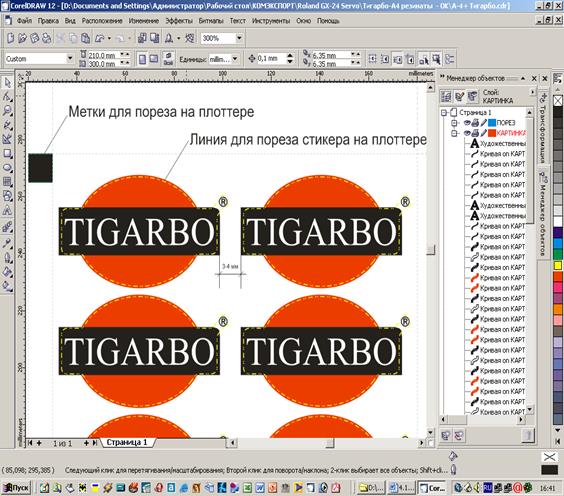

Предварительно определившись с дизайном будущей объёмной этикетки, в редакторе CorelDraw X3, размещаем изображение, переведя все линии в «кривые».

Вывод графического изображения на виниловую пленку наносят подходящим для дальнейшей заливки способом (шелкография, струйная печать и др.) на самоклеющуюся пленку. Дальше производим надсечку самоклеящейся пленки по контуру напечатанных подложек на режущем плоттере Roland Gamm-1 Servo и снятие облоя. Облой – это часть поля виниловой пленки, отсечённая плоттером, т.е. оставшаяся часть плоскости листа не занятая подложками. Перед заливкой компаундом, аккуратно, начиная с угла, отделяем непосредственно виниловую плёнку - облой от силиконизированной бумаги, при этом вырезанные подложки остаются на листе. Затем заливаем подложки компаундом, который при оптимальной дозировке равномерно заполняет подложки, в пределах границ контуров, не выливаясь на силиконизированную бумагу, с которой снята пленка, т.н. облой. Расстояние между контурами подложек должны быть не менее 3-4 мм. Иначе, смола будет заливаться на соседние подложки за счет ее поверхностного натяжения.

Последовательность действий подготовки подложек (сначала печать, а затем надсечка или наоборот) зависит от того, на каком оборудовании приводки сделать проще. Если проще сделать приводку на трафаретном оборудовании, то необходимо сначала надсекать этикетку, а затем ее запечатывать, если же проще сделать приводку при надсечке, то сначала надо напечатать изображение на пленке. При работе с подложкой на всех стадиях нельзя касаться пальцами поверхности пленки, т.к. жирные пятна после заливки подложек компаундом будут заметны.

Необходимо подобрать оптимальную порцию компаунда для заливки. Оптимальная объёмная этикетка имеет высокую линзу с полной заливкой всех частей подложки и не разливается в процессе сушки.

Скорость определения оптимальной порции компаунда напрямую зависит от практического опыта. Для внимательного исследователя не составит труда получить оптимальную порцию после 3-5 залитых подложек. Далее, в процессе заливки, данную порцию он может немного корректировать.

После подбора оптимальной порции компаунда, полученные параметры (давление и время заливки) устанавливают на дозаторе и переключают дозатор в автоматический режим. Но прежде чем поместить порцию компаунда в емкости, ее вакуумируют.

В автоматическом режиме при нажатии оператором на педаль выдается порция за промежуток времени и при давлении, заданном оператором. Так заливают по очереди листы с подготовленными подложками, размещенными на поддонах (листы приклеены к поддону на спрей-клей). Можно использовать двухсторонний скотч, для исключения деформации листа с подложками. После заливки поддон аккуратно переносят на стол для сушки.

Если не все подложки удаётся залить за один приём, то снова готовят определённый объем компаунда и заливают оставшиеся подложки. Сразу после заливки очередного поддона с объёмными этикетками необходимо проверить эту партию на наличие пузырьков в объёмной этикетке. Объёмные этикетки с пузырьками необходимо дегазировать, нагревая огнем газовой горелки. Пузырьки под действием высокой температуры ухлопываются.

Таким образом, обрабатывается каждая объемная этикетка содержащая в своем объеме пузырьки.

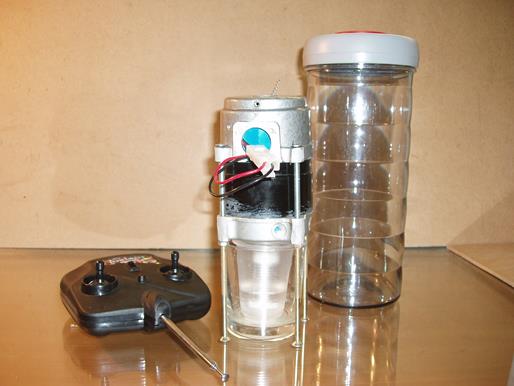

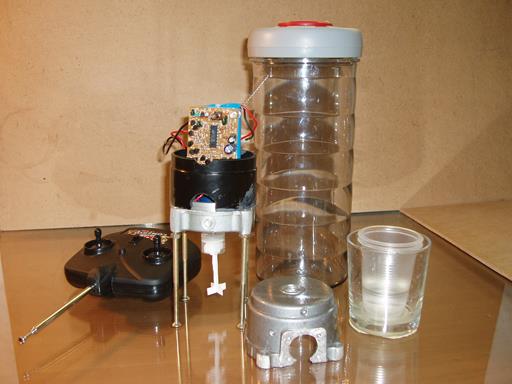

Вакуумный миксер (патент № 57642

Примерно через 40 минут после заливки объёмные этикетки необходимо проверить на недоливы и переливы, скорректировать их чистыми плоскоконечными деревянными палочками. Если в объёмной этикетке перелив компаунда и какая-либо область не покрыта компаундом, то необходимо палочкой или иголочкой растянуть композицию по всей площади объёмной этикетки и добавить немного компаунда (если компаунд на подложке еще "жив"). Если же произошёл перелив смолы с объёмной этикетки, то необходимо палочкой удалить эту часть компаунда с поверхности силиконизированной бумаги и компаунд самостоятельно за счет поверхностного натяжения втянется на площадку подложки.

Сушка залитых объемных этикеток производится на сушильных столах, на которые были переложены листы с объёмными этикетками на поддонах, сразу после заливки. Следует помнить, что помещение должно быть после влажной уборки, т.к. пыль, оседая в процессе их стеклования, прилипает к ним, приводя к неисправимому браку. Для исключения этого факта и ускорения процесса стеклования сушку можно проводить в специальной печи С-20 с выработанным технологически режимом (Рис.2.9).

Степень готовности изделий проверяется после срок их полного отверждения (1-1,5 дня или 2-3 дня, в зависимости от вида смолы). Липкость объемной этикетки проверяют прикладывая кусочек силиконизировваной бумаги.

После того, как объемные этикетки перестанут быть липкими, приступают к последней стадии изготовления объемных этикеток - проверке качества изделий или, проще, выбраковке.

Проверку объемных этикеток на наличие брака осуществляют при направленном освещении лампы. При этом объёмные этикетки проверяют на наличие:

· Перелива и недолива;

· Пузырьков:

· Прилипшего мусора, пыли на поверхности или внутри этикетки;

· Неравномерность растекания поверхности (гармошка или наклон линзы).
