Пример 6

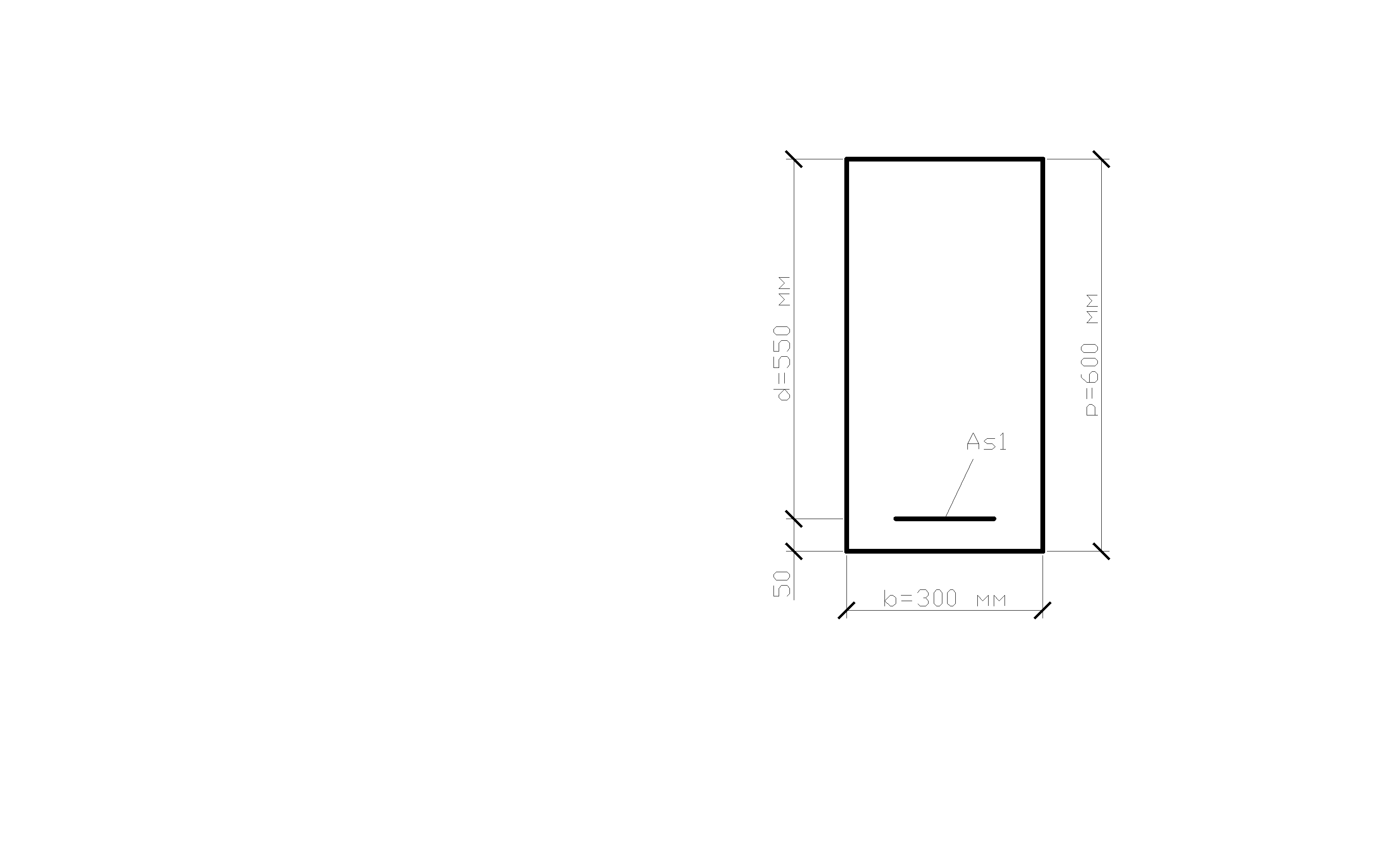

| Дано: Прямоугольное сечение с размерам: b = 300 мм, h = 600 мм, с = 40 мм. Бетон тяжелый класса С20/25 (fck = 20 МПа, g с = 1,5,fcd = fck /g c = 20/1.5 = 13.,33 МПа). Арматура класса S500 (fyk = 500 МПа, fyd = 417 МПа). Изгибающий момент, действующий в сечении MSd = 230 кН×м. Требуется: Определить площадь поперечного сечения и диаметр продольной арматуры. |
Решение:
(алгоритм расчета по блок-схеме рис.5)
1. Определяем коэффициент
:
2. Граничное значениекоэффициента
:
По таблице приложения 1 для бетона С20/25e cu = 3,5 ‰,
по таблице прил. 8 ωс = 0,81, k2 = 0,416.
Для арматуры S500 при Es = 20×104 МПа
‰
Так как αm=0.190< αm,lim=0.375, сжатая арматура по расчету не требуется и растянутая арматура достигает предельных деформаций.
Тогда
Прис0=ωс/k2=0.81/0.416=1.947
Требуемая площадь растянутой продольной арматуры:
Принимаем: 2 Æ 25 S500 (As1 =982мм 2).
Выполняем расчет с использованием приложения 7:
При a m = 0.150 по приложения 7 устанавливаем, что деформированное состояние сечения соответствует области 2, что означает достижение растянутой арматурой предельных деформаций.
При a m = 0.150 по приложению 2 h = 0.915, а требуемая площадь растянутой арматуры As1 = 953мм 2.
Как видно, при использовании приложения 7.1 трудоемкость расчета существенно упрощается.
