Изгибающих моментов





Цель занятия: Научиться определять прочность, а также подбирать площадь поперечного сечения продольной арматуры элементовтавровогопрофиляв зависимости от положения нейтральной оси.

Для решения задач данного типа необходимо обратить внимание на правила назначения эффективной ширины полки beffпри расчете тавровых сечений изложенные в разделе лекции 8.

В зависимости от положения нейтральной оси в сжатой зоне таврового или двутаврового сечения принято рассматривать два расчетных случая:

- приx hf – нейтральная ось пересекает полку;

- при x>hf– нейтральная ось располагается вне полки и пересекает ребро таврового или двутаврового сечения.

Для выявления расчетного случая составляют уравнения моментов, либо продольных сил для полки таврового сечения. Для таврового (двутавровго) сечения с одиночным армированием условие, определяющее положение нейтральной оси в сечении, можно записать:

- метод предельных усилий,

- упрощенный деформационный метод

где

Для таврового (двутаврового) сечения с двойным армированием:

метод предельных усилий

- упрощенный деформационный метод.

Если условие выполняется, это означает, что нейтральная ось располагается в пределах полки и сечение рассчитывают как прямоугольное.

Если условие не выполняется, производят расчет таврового сечения, для которого равнодействующая усилий в сжатом бетоне определяется по формулам:

- метод предельных усилий,

- упрощенный деформационный метод.

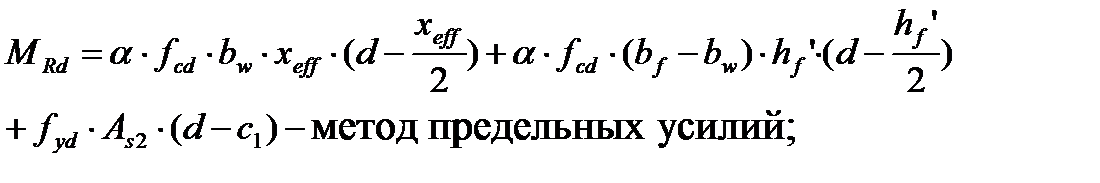

Тогда уравнение моментов относительно центра тяжести площади растянутой арматуры в общем случае можно записать в виде:

-

При подборе продольной арматуры положение нейтральной оси определяется из условия . Если условие соблюдается – граница сжатой зоны пересекает полку, если не соблюдается –ребро.

Момент, воспринимаемый полкой определяется из уравнений:

- метод предельных усилий,

-упрощенный деформационный метод.

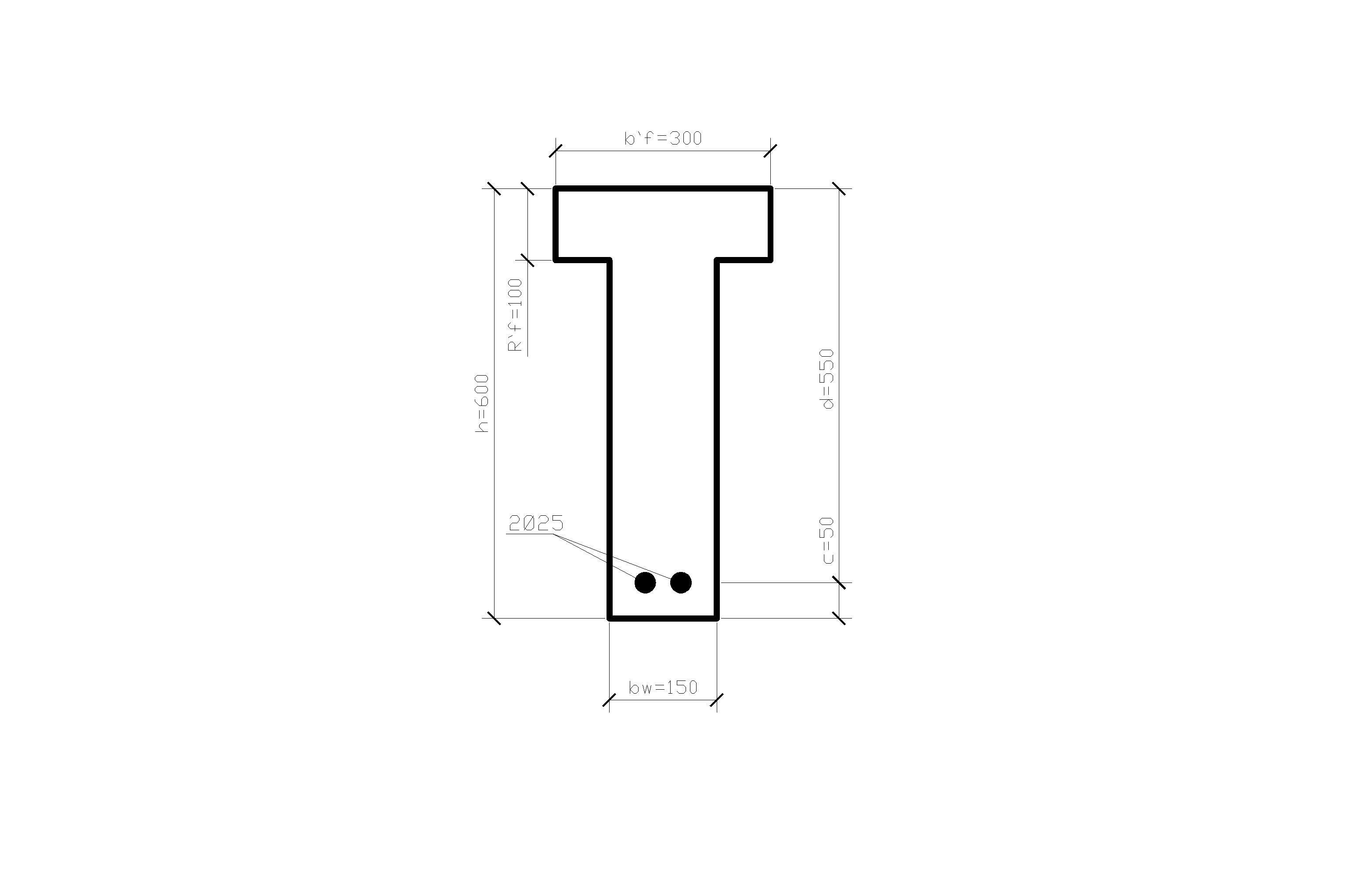

Дано: Тавровое сечение с размерами = 300 мм, =150 мм, =100 мм, h = 600 мм, с = 50 мм. Бетон класса С20/25 (fck = 20 МПа, gс = 1,5, fcd = fck/gc = 20/1,5 = 13,33 МПа). Растянутая арматура класса S500 (fyk = 500 МПа, fyd = 417 МПа, Es = 20× МПа), Ast = 982 (2Æ25 S500). Изгибающий момент MSd = 200 кН×м. Требуется: Проверить прочность сечения.

Последовательность расчетов железобетонных элементов таврового профиля иллюстрируется в виде блок- схем, приведенных на рис. 8...11 и демонстрируется на примерах.
