Их опирание на фундамент

Вертикальные несущие элементы стального каркаса называют колон­нами. В колоннах различают сле­дующие части:

оголовок, воспринимающий на­грузку от вышележащих конструк' ций;

стержень (ствол), имеющий над-крановую и подкрановую часть;

башмак, передающий нагрузку на фундамент.

Стальные колонны различают по следующим признакам:

по местоположению—-длят край­них и средних рядов;

по конструкции ствола — по­стоянного и переменного (ступенча­того) сечения;

по сечению стержня — сплошные и сквозные (из отдельных ветвей, соединенных раскосами или план­ками).

Колонны постоянного сечения (рис. 42) представляют собой про­катные сварные двутавры с консо­лями для опирания подкрановых балок. Их устанавливают в бескра­новых или крановых зданиях высо­той 8,4 и 9,6 м (при грузоподъемно­сти кранов до 20 т). Высоту колонн среднего ряда (при укладке под­стропильных ферм) уменьшают на 700 мм. В уровне подкрановых путей у колонн (с высотой стенки 900 мм) устраивают лазы размером 400Х XI900 мм.

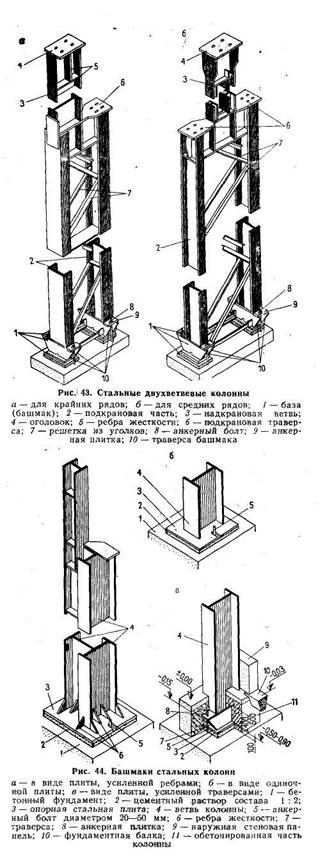

Ступенчатые (двухветвевые) ко-лонны (рис. 43) предназна­чены для зданий с высотой этажа 10,8—18 м, оборудо­ванных кранами грузоподъ­емностью до 125 т. Надкра-новая часть колонны (шей­ка) выполняется из сварно­го двутавра, подкрановая состоит из двух ветвей, сое­диненных решеткой. На уступ подкрановой ветви опирают подкрановые бал­ки. Подкрановую часть двух -ветвевых колонн, в зависи­мости от высоты сечения, выполняют из прокатных швеллеров и двутавров (при сечении до 400 мм), а также из гнутых швеллеров и дву­тавров прокатных или свар­ных (при сечениях 400— 650 мм).

Раскосы и горизонталь­ные стержни связывают вет­ви подкрановой части ко­лонны. Ветви через четыре панели по высоте усиливают горизонтальными стальными листами (диафрагмами).

Башмаки стальных ко­лонн крепят к анкерным болтам, заделанным в же­лезобетонный фундамент. Опирание осуществляют че­рез слой цементно-песчаного раствора или бетона на мел­ком заполнителе. Конструк­ция башмака зависит от се­чения колонны и характера нагрузки (центральная, вне-центренная). Башмаки ко­лонн сплошных и решетча­тых (при небольшом рас­стоянии между ветвями) имеют общуюбазу:.

на одной плите (рис. 44, б);

на плите, усиленной ребра­ми (рис. 44,а):

на плите, усиленной попе­речными траверсами (рис. 44,в).

Большинство двухветве-вых внецентренно-сжатых колонн (рис. 43) имеет раз­дельную базу.

Торец стержня колонны фрезеруют и опирают на строганую поверхность опорной стальной плиты. Ребра и тра­версы приваривают к опорной плите и стволу колонны.

В зависимости от высоты травер­сы нижний торец колонны распола­гают на отметке 0,6 или 0,9 м. За­глубленную часть колонны для за­щиты от коррозии бетонируют. Для опирания наружных стен (рис. 44,в) яа обрезы фундаментов укладывают фундаментные балки.
