Детали узлов стального каркаса

Узлами стального каркаса на­зывают сопряжение его разнотип­ных элементов, например, колонн и ферм, осуществляемое на болтах с последующей монтажной свар­кой.

Основные узлы каркаса:

опирание колонн на фундамент (см. рис. 44). Конструкция этого узла подробно рассмотрена в § 43;

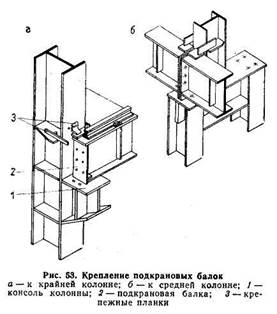

опирание подкрановых балок на консоли или выступы колонн (рис. 53) нижней строганой кром­кой опорных ребер, которые сое­диняются между собой болтами. Верхнюю часть балок закрепляют стальными планками, приварен­ными к колоннам;

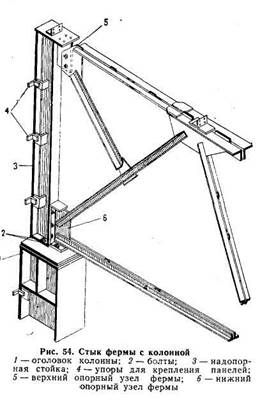

сопряжение стропильных ферм с колоннами (рис. 54) выполняют шарнирным. К надопорной стойке, закрепленной на оголовке колон­ны, прикрепляют болтами верхний и нижний пояс ферм.

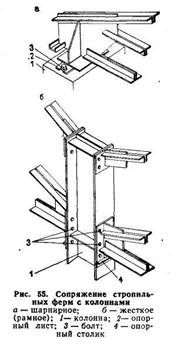

Опоры треугольных ферм (рис. 55,а) к оголовкам колонн закре­пляются анкерными болтами. При рамном (жестком) сопряжении ферм с колоннами (рис. 55,6) опор­ные фасонки верхнего и нижнего пояса фермы к стволу колонны за­крепляются болтами, а кромка нижней фасонки опирается на приваренный монтажный столик;

сопряжение подстропильных ферм на оголовке колонны (рис. 56,6). Нижний пояс фермы примы­кает к надопорной стойке из свар­ного двутавра и крепится к ней болтами:

сопряжение стропильной фермы с подстропильной (рис. 56,в)осу­ществляют на опорном столике нижнего пояса.
