Нанесение предельных отклонений размеров

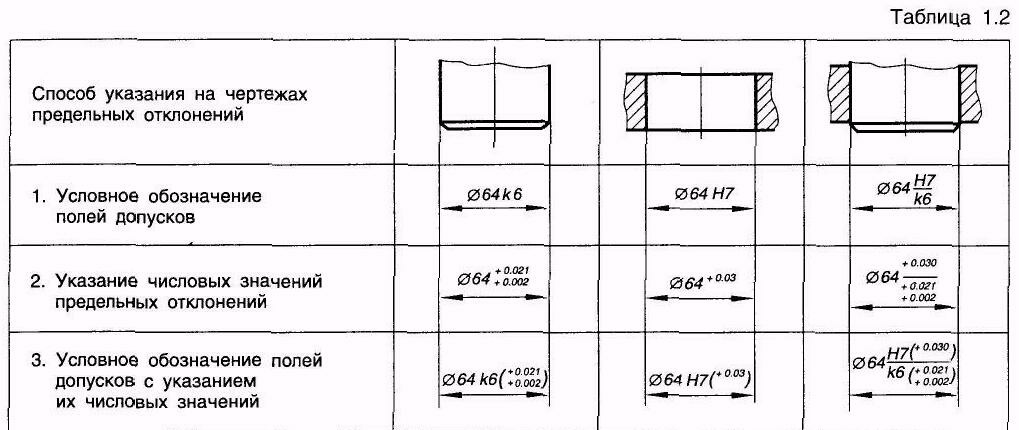

Способы нанесения предельных отклонений линейных размеров приведены в табл. 1.2. При указании предельных отклонений следует руководствоваться следующими правилами.

1. Предельные отклонения размеров следует указывать непосредственно после номинальных раз­меров.

2. Предельные отклонения линейных и угловых размеров относительно низкой точности допускает­ся не указывать непосредственно после номинальных размеров, а оговаривать общей записью в технических требованиях чертежа. Например, Н14, h14, ±IT14/2, что означает — неуказан­ные предельные отклонения отверстий должны быть выполнены по H14, валов — по h14, про­чие размеры должны иметь симметричные отклонения ±1Т14/2.

Данная запись одновременно устанавливает предельные отклонения радиусов закруглений, фа­сок, углов с неуказанными допусками. Числовые значения предельных отклонений приведены в ГОСТ 25670—83.

3. При указании предельных отклонений предпочтение следует отдавать условному обозначению полей допусков.

4. При указании предельных отклонений условными обозначениями обязательно указывать их чи­словые значения в следующих случаях:

• при назначении предельных отклонений размеров, не включенных в ряды нормальных ли­нейных размеров по ГОСТ 6636—69;

• при назначении предельных отклонений, условные обозначения которых не предусмотрены в ГОСТ 25347—82;

• при назначении предельных отклонений размеров уступов с несимметричным полем допуска. 5. Предельные отклонения угловых размеров указывают только числовыми значениями.
