Допуски и посадки гладких соединений

Основные понятия

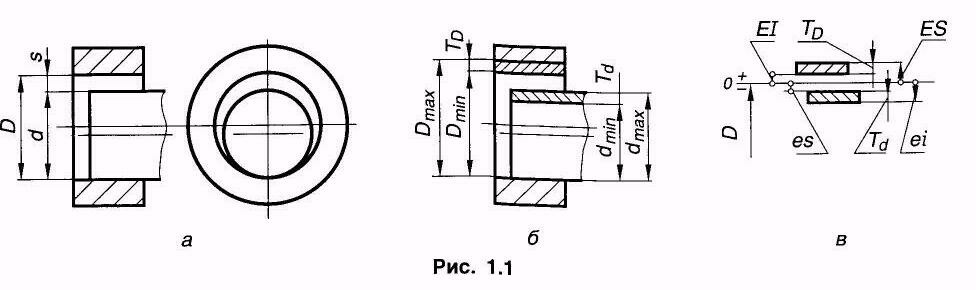

Рассмотрим сопряжение с зазором (рис. 1.1, а). Для получения зазора S в сопряжении размер D отверстия втулки должен быть больше размера d вала.

При изготовлении деталей размеры D и d выполняются с погрешностями. Конструктор исходит из того, что погрешности неизбежны, и определяет, в каких пределах они допустимы, т. е. сопря­жение еще удовлетворяет требованиям правильной сборки и нормальному функционированию. Конструктор устанавливает два предельных размера для вала — d_max, d_min и два предельных раз­мера для отверстия — D_max, D_min. внутри которых должны находиться действительные размеры сопрягаемых деталей (рис. 1.1, б). Разность между наибольшим и наименьшим предельными раз­мерами называется допуском — T_d и T_D.

Нанесение на чертеже соединения такого количества размеров крайне неудобно, поэтому было принято устанавливать один общий размер для вала и отверстия, называемый номинальным — D, и указывать от него предельные отклонения (рис. 1.1, в).

Верхнее отклонение ES, es — алгебраическая разность между наибольшим и номинальным размерами.

ES = D_max - D; es = d_max - D.

Нижнее отклонение EI, еi; — алгебраическая разность между наименьшим и номиналь­ным размерами.

EI = D_min - D; ei = d_min - D.

Поле допуска — поле, ограниченное наибольшим и наименьшим предельными размерами и оп­ределяемое величиной допуска и его положением относительно нулевой линии, соответствующей номинальному размеру.

Графическое изображение полей допусков посадки с зазором приведено на рис. 1.1, в.

Чем уже поле между верхним и нижним отклонениями, тем выше при прочих равных условиях степень точности, которая обозначается цифрой и называется квалитетом.

Положение допуска относительно нулевой линии определяется основным отклонением — од­ним из двух предельных отклонений, ближайшим к нулевой линии, и обозначается одной из букв (или их сочетанием) латинского алфавита. Прописные буквы относятся к отверстиям, а строч­ные — к валам.

Таким образом, поле допуска обозначается сочетанием буквы, указывающей на положение допуска относительно нулевой линии, с цифрой, говорящей о степени точности — величине допуска.

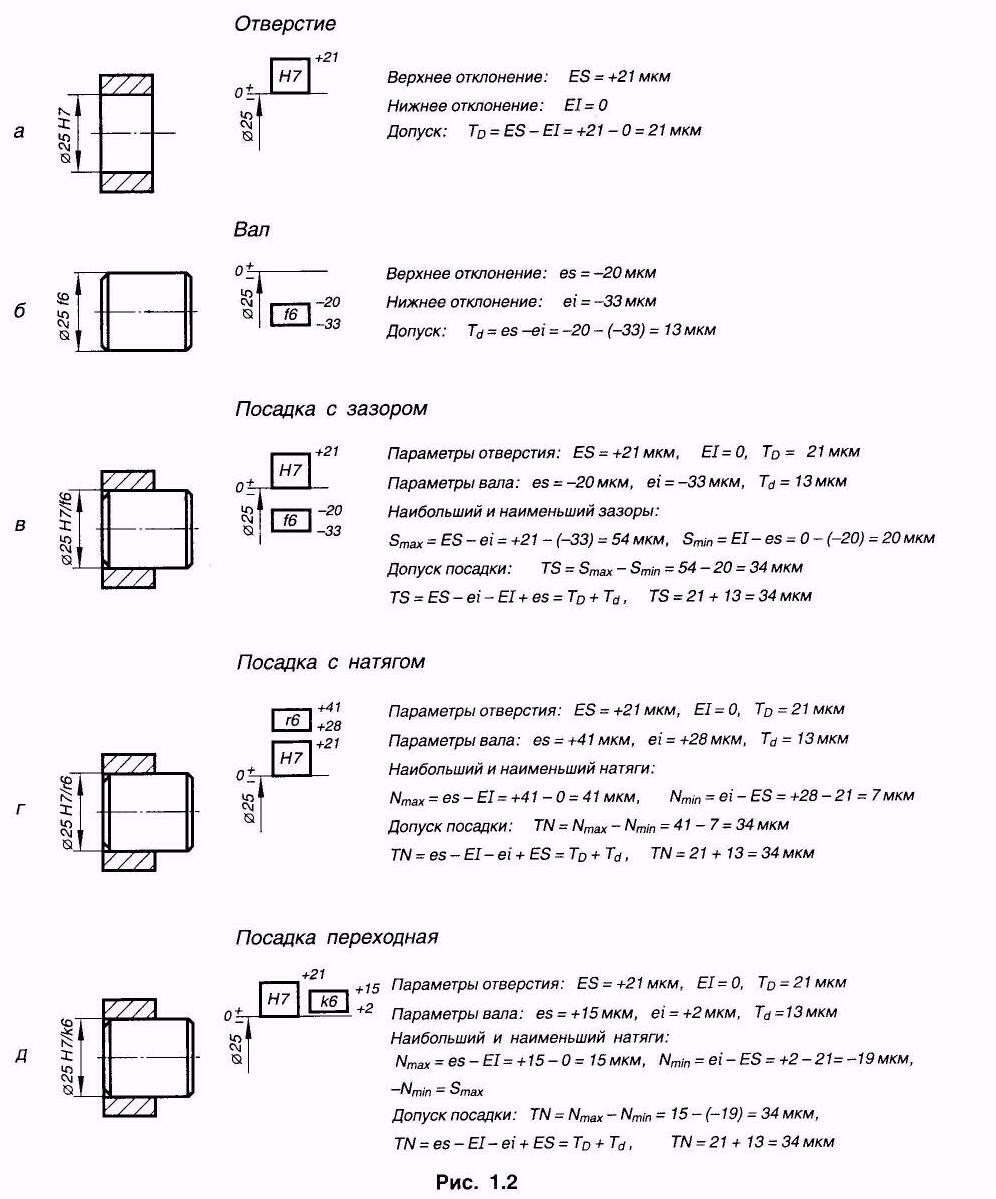

Примеры обозначения на чертеже полей допусков и схемы их построения для отверстия и ва­ла, а также значения отклонений и расчет допусков приведены на рис. 1.2, а, б.

В зависимости от взаимного расположения полей допусков отверстия и вала различают посад­ки трех типов: с зазором, с натягом и переходные.

На рис. 1.2, в, г, д приведены примеры различных посадок. Указаны формулы для расчета зазоров и натягов в соединениях и амплитуды их колебаний, называемые допуском посадки (TS, TN).

Нетрудно заметить, что допуск посадки, независимо от ее типа, есть сумма допусков отверстия и вала, составляющих соединение.

Наибольший зазор переходной посадки часто представляют в виде отрицательного наименьшего натяга (см. рис. 1.2, д).

При расчете и выборе посадок конструктора могут интересовать не только предельные зазоры и натяги, но и средние, обычно наиболее вероятные, зазоры и натяги:

средний зазор: S_с = (S_max + S_min)/2;

средний натяг: N_c = (N_mах + N_min)/2.
