Третий принцип построения СДП (предусмотрены системы образования посадок)

Предусмотрены посадки в системе отверстия и в системе вала.

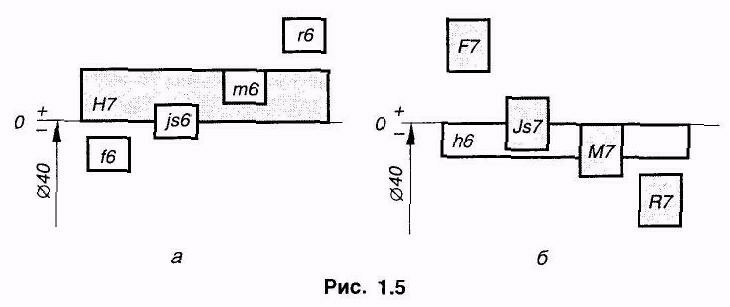

Посадки в системе отверстия — посадки, в которых требуемые зазоры и натяги получаются со­четанием различных полей допусков валов с полем допуска основного отверстия (рис. 1.5, а).

Основное отверстие (Н) — отверстие, нижнее отклонение которого равно нулю.

Посадки в системе вала — посадки, в которых требуемые зазоры и натяги получаются сочетани­ем различных полей допусков отверстий с полем допуска основного вала (рис. 1.5, б).

Основной вал (h) — вал, верхнее отклонение которого равно нулю.

Точные отверстия обрабатываются дорогостоящим мерным инструментом (зенкерами, разверт­ками, протяжками и т. п.). Каждый такой инструмент применяют для обработки только одного раз­мера с определенным полем допуска. Валы же независимо от их размера обрабатывают одним и тем же резцом или шлифовальным кругом.

При широком применении системы вала необходимость в мерном инструменте многократно возрастет, поэтому предпочтение отдается системе отверстия.

Однако в некоторых случаях по конструктивным соображениям приходится применять систему вала, например, когда требуется чередовать соединения нескольких отверстий одинакового номинального размера, но с разными посадками на одном валу. На рис. 1.6, а показано соединение, имеющее подвижную посадку поршневого пальца 1 с шатуном 2 и неподвижную в бобышках порш­ня 3, которое целесообразно выполнить в системе вала (рис. 1.6, в), а не в системе отверстия (рис. 1.6, б).

Систему вала выгоднее применять и тогда, когда оси, валики, штифты могут быть изготовлены из точных холоднотянутых прутков без дополнительной механической обработки их наружных по­верхностей.

В некоторых случаях целесообразно применять посадки, образованные таким сочетанием по­лей допусков отверстия и вала, когда ни одна из деталей не является основной. Такие посадки на­зываются внесистемными.
