Решение. 1. Определение минимально допустимой величины масляного слоя
1. Определение минимально допустимой величины масляного слоя.
,
где мкм — высоты неровностей трущихся поверхностей, выбираются в соответствии с рекомендациями [2];
— принимается равной 2...3 мкм:

2. Расчет значения A.
,
3. Определение значений? min и?max.
По табл. 1.3 при l/D=1 и А = 0.352 находим:? min — отсутствует;?max = 0.83.

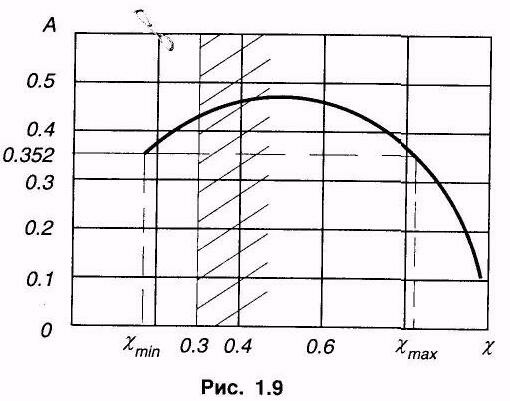

График изменения А от? приведен на рис. 1.9. Заштрихованная зона — зона надежной работы подшипника, т. е. зона при? min > 0.3. Поэтому в табл. 1.3 приведены значения только для А при??0.3. В нашем случае мы должны принять? min не менее 0.3. Принимаем? min = 0.3 и соответствующее ему A0.3 = 0.438.

4. Определение [Smin] и [Smax].
Формулу 1.4 преобразуем для определения зазора:
Максимальный зазор: ;
Минимальный зазор: так как был принят больший относительный эксцентриситет, значение h в данном случае не равно [hmin]:

;

5. Выбор посадки.
По [Smin] = 67 мкм находим, что наиболее близкий вид посадки в системе отверстия Н/е с минимальным зазором: Smin = 60 мкм.
Допуск посадки с учетом коэффициента запаса точности на износ подшипника скольжения K3 = 2:
;
6. Определение квалитета.
Известно, что TS = Td + ТD. Подберем квалитеты так, чтобы сумма допусков была близка к 80 мкм. Наиболее близко соответствует этим условиям предпочтительная посадка:
