Изгибание цилиндрической и призматической поверхностей

На рис.17.21 приведена схема разреза-ния цилиндрической поверхности на конгру-энтные клиновидные элементы, из которых

легко монтируется изогнутая составная ци-линдрическая поверхность или тор.

Технологически проще «изгибать» ма-териальные тела – деревянные брусья, брёвна, элементы которых после разреза-ния в процессе монтажа легко соединяются механическими связями. Из бетонных кли-новидных элементов, получаемых в пря-моугольной опалубке, сделанной по схеме рис.17.21, легко собирается циркульная ар-ка, так как центральные углы между их гра-нями одинаковы.

Если каждый рез цилиндрического тела

производить вертикальными и непаралле-льными плоскостями после его фиксиро-ванного поворота вдоль продольной оси на расчетный угол, то из получаемых элемен-тов можно собирать винтовую каналовую поверхность.

Если осью арки служит коробовая кри-вая, то такая арка собирается из двух типо-размеров клиновидных элементов, метрика которых зависит от величин радиусов сопряжений этой кривой и соответственно, значений углов между их непараллель-ными гранями.

Если осью арки является лекальная кривая – эллипс или парабола, то метрика её элементов будет различной. Это разли-чие определяется разными значениями кривизны в тех равноудалённых точках внешнего очерка арки, из которых начина-ются линии граней клиновидных элемен-тов, идущих по направлению нормалей к линии очерка и касающихся её эволюты.

Изгибание конической поверхности в кривой рог (рис.17.22)

Сечение поверхности конуса плоско-стью, пересекающей все его образующие, является эллипсом, имеющим две оси сим-метрии. Поэтому, если разрезать его по определённому закону и совмещать лице-вую и изнаночную стороны фигур сечения после их взаимного разворота на 180°, то в итоге получится изогнутый конус или кри-вой рог.

Закон разрезания конуса проецирую-щими, но непараллельными плоскостями, определяется конструктивными сообраще-ниями. На рис.17.22 фигуры фронтальных проекций клиновидных элементов явля-ются 4-хугольниками с одним прямым уг-лом.

Если каждый рез конуса производить

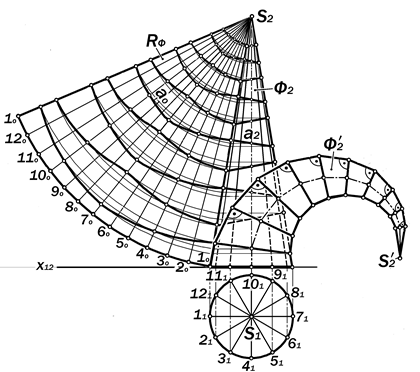

Рис.17.22. Изгибание конической поверхности в кривой рог

непараллельными плоскостями после фик-сированного поворота на расчетный угол, то из полученных элементов можно собирать винтовой или «бараний» кривой рог.
