Расчет вала на сложное сопротивление







Для расчета был выбран III вал. Линейные размеры вала и расположение зубчатых колес определим из эскизного проектирования. Схема нагружения вала изображена на рис. 9. На вал III действуют окружные Рτ и радиальные Рr усилия от зубчатого зацепления.

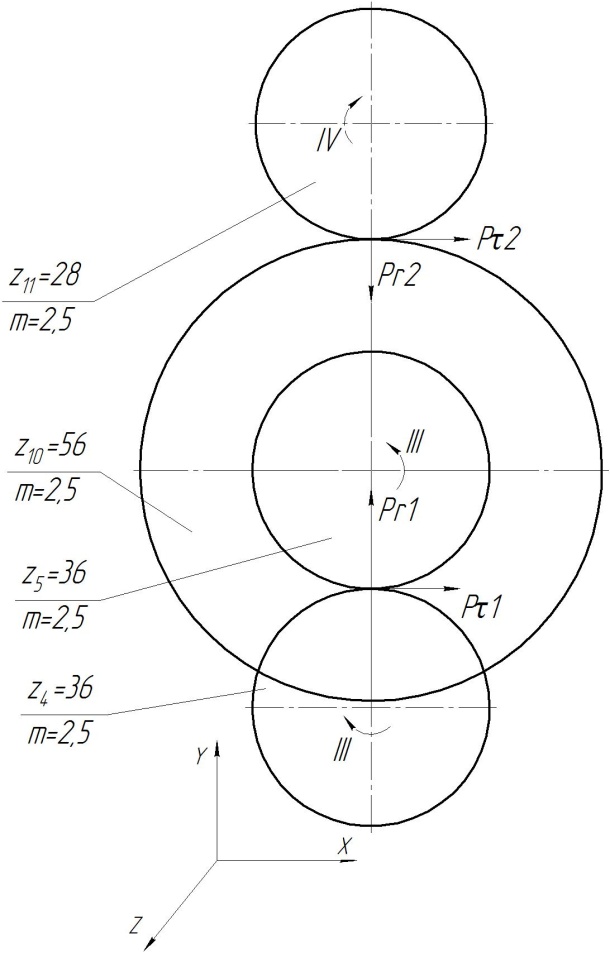

Рис. 9 Расчетная схема действия сил в зубчатых зацеплениях.



Исходя из компоновки, имеем 6 вариантов нагружения вала:

Z4:Z5 + Z10:Z11

Z4:Z5 + Z12:Z13

Z6:Z7 + Z10:Z11

Z6:Z7 + Z12:Z13

Z8:Z9 + Z10:Z11

Z8:Z9 + Z12:Z13



Для расчета выберем первый вариант Z4:Z5 + Z10:Z11.



Расчет крутящих моментов возьмем из ориентировочного расчета вала.

Тангенциальная сила действующая в зацеплении:

;

;

Радиальная сила действующая в зацеплении:

;

;

Тангенциальная сила действующая в зацеплении:

;

Радиальная сила действующая в зацеплении:

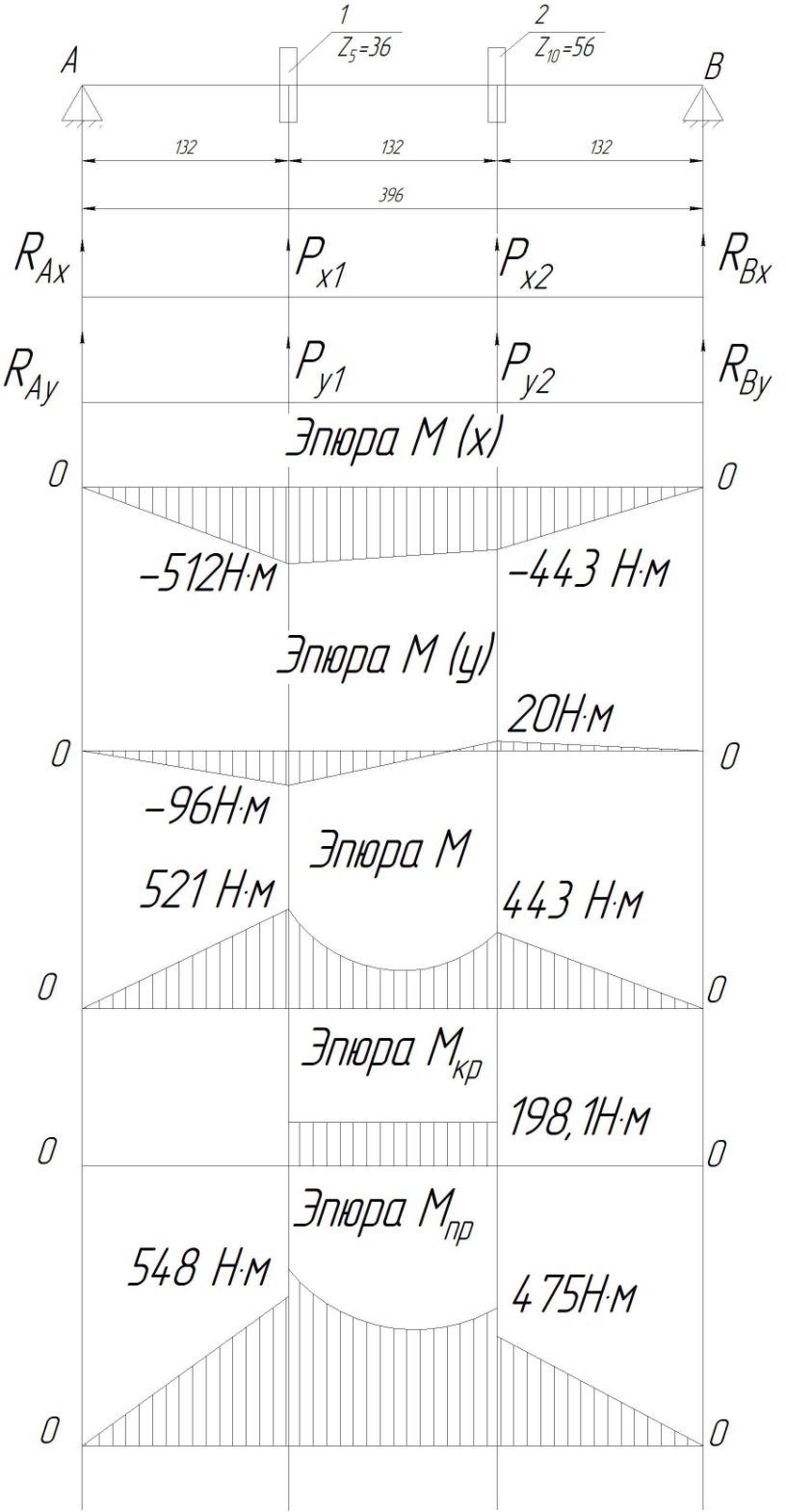

Рис. 10. Расчетная схема и результаты расчетов для первого варианта нагружения III вала.


Проецируем найденные силы на оси ox и oy:

в сечении I:

в сечении II:

Определение реакций опор в плоскости zox и zoy:

∑mА(Fх) = 0,

Px1·132 + Px2·264+ RBx ·396=0,

RBx= - (Px1·132 + Px2·264)/396= -3354,0 H.



∑mВ(Fх) = 0,

- RАx·396 -Px1 ·264 - Px2·132 = 0,

RАx = - (Px1 ·264 + Px2·132)/396= - 3878,2H.

Проверка:

RАx + Px1+Px2+RBx = 0,

-3878,2+4402,2+2830,0-3354,0=0

Реакции в плоскости zox определены правильно.

∑mА(Fу) = 0,

Py1·132 + Py2·264+ RBy ·396 = 0,

RBy= - (Py1·132 + Py2·264)/396 = 152,5 H.



∑mB(Fу) = 0,

- RАy·396 –Py1 ·264 – Py2·132 = 0,

RАy = - (Py1 ·264 + Py2·132)/396= -724,8 Н.

Проверка:

RАy + Py1 +Py2 + RBy = 0,

-724,8 + 1602,3 -1030,0+152,5= 0,

Реакции в плоскости zoу определены правильно.

Расчет изгибающего момента в плоскости zox:

Ми1) = RAx · a = - 511,9 H·м,

Ми2) = RBx · c = - 442,7 H·м,



Расчет изгибающего момента в плоскости zoу:

Ми1)= RAy · a = - 95,7 H·м,

Ми2) = RBy · c = 20,1 H·м.



Расчет суммарного изгибающего момента:





Расчет крутящего момента для III вала:

, Н·м;

Н·м;

Расчет приведенного момента:

По полученным значениям построим эпюры моментов: МХ, МУ, МΣ, МКР, МПР.

Определение диаметра вала в опасном сечении:

;

мм;

Проверку первого и расчет остальных вариантов зацеплений ведем в Excel (таблица 5).

Таблица 5

Данные:
Варианты зацепленний Z1 Z2 Mкр m L a b c α β Mкр σи
      198,1 2,5             198,1
      198,1 2,5             198,1
      198,1 2,5             198,1
      198,1 2,5             198,1
      198,1 2,5             198,1
      198,1 2,5             198,1



  Расчет:
Варианты зацепленний Pτ1 Pτ2 Pr1 Pr2 Px1 Px2 Py1 Py2 RAx RBx ΣRx
                -1030 -3878 -3354
                -2403 -3518 -7487
                -1030 -4555 -2237
                -2403 -4195 -6370
                -1030 -2462 -3970
                -2403 -2103 -8103



  Расчет:
Варианты зацепленний RAy RBy ΣRy Mиx1 Mиx2 Mиy1 Mиy2 Mи1 Mи2 Мпр1 Мпр2 d
  -725 152,5   -512 -443 -95,7 20,14 520,8 443,2 548,3 475,2 34,8
  -856     -464 -262 -113 57,99   268,4 507,8 318,5 33,9
  -971 559,2   -159 -295 -34 73,82   304,4 236,7 349,4 30,0
  -1102     -147 -223 -38,6 72,22 151,8 234,4 229,1 290,4 28,2
  -210 -71,4   -564 -524 -48 -9,43 565,9 524,1 591,3 551,4 35,7
  -340     -481 -284 -78 50,15 487,8   517,1 335,2 34,1




Самые высокие нагрузки возникают на 5 варианте нагружения, минимальный диаметр третьего вала равен 36 мм. Диаметр вала III взят с запасом d=40мм. Следовательно, он способен выдержать возникающие нагрузки.




2.5. Расчёт ремённой передачи

Расчёт ременной передачи выполняем на ЭВМ с использованием программного пакета КОМПАС. Результаты расчета приведены на рис. 11. Профиль ведущего шкива изображен на рис.12.

Рис. 11 Расчет ремённой передачи в KOMPAS

Рис. 12 Профиль ведомого шкива
