Приспособления для сверлильных станков







Для закрепления заготовок на сверлильных станках находят при­менение различные приспособления, которые можно распределить в следующие группы:

1. Поворотные и делительные столы используются для обработ­ки заготовок, отверстия у которых расположены по окружности.







Рис. 1.91 Поворотный стол





Конструкция включает :

1 - зона расположения приспособления для закрепления заготовки;

2 - поворотная часть стола, в котором размещаются фиксатор и ме­ханизм поворота поворотной части стола ,которая может поворачиваться дискретно через 5, 10, 15, 30 градусов;

3 - корпус стола, в котором размещаются фиксатор и механизм по­воротной части стола;

4 - механизм поворота осуществляющий поворот верхней части стола либо вручную, либо механизированным способом с применением ре­ечной передачи и пневмоцилиндра.

Имеются конструкции поворотных столов, в центре которых размеща­ется силовой привод для закрепления заготовки.

2. Поворотные стойки используются д.ля обработки отверстий, расположенных с разных сторон детали, а так же радиально-расположенных отверстий.

Конструкции стоек могут быть различными и включают узлы:

1 - зона расположения приспособления для закрепления заготовок;

2 - поворотная планшайба, содержащая в центре точное отверстие и

радиально расположенные Т-образные пазы. Планшайба монтируется на подшипники, расположенные в корпусе стойки;

3 - силовойпривод для закрепления заготовки;

4 - муфта для подвода рабочей части среды (вертлюг);

5 - корпусстойки, который направляющими шпонками базируется в пазах

стола;

6- фиксаторс ручным или механизированным приводом. (Ансеров М.А. «Приспособлениядля МРС»).





Рис. 1.92 Поворотная стройка





Рис. 1.93 Скальчатый кондуктор





2.Кондукторы различных типов закрепления различных заготовок.

Различают:кондукторы скальчатые, накладные, групповые. Кондуктор

скальчатый относится к группе специализированных наладочных при­способлений и состоит из базовой части, к которой относится корпус, силовой привод, скалки и рамка ее сменных частей, включающих кон­дукторную плиту и установочные элементы.



1 - заготовка;

2 - сменный установочный элемент;

3 - кондукторная плита, которая точно центрируется на установочные пальцы, расположенные в рамке кондуктора. В кондукторной плите рас­полагаются кондукторные втулки для направления режущего инструмента, сверл, разверток. По конструкции втулки изготавливаются постоянные, сменные, быстросменные;

4 - рамка, которая передает усилие зажима заготовке. При проектировании выполнить максимально жесткой;

5 - скалки, выполняющие роль цилиндрических направляющих;

6 - силовой привод;

7 - корпус изготавливаемый методом литья или сварки;

8 - направляющие шпонки для базирования кондуктора на столе станка.

Накладные кондукторы применяются при обработке отверстий в крупногабаритных заготовках, когда экономически невыгодно, а иногда и технически невозможно поместить всю заготовку в приспособление.

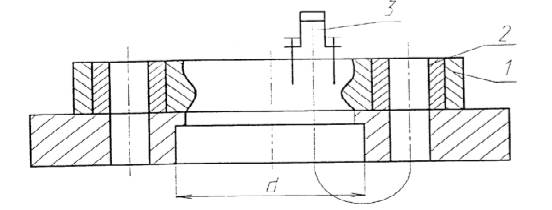

Рис. 1.94 Накладной кондуктор





1 - корпус в виде плиты с центрирующим выступом диаметром d;

2 - кондукторные втулки постоянные или сменные;

3 - малогабаритный зажимной привод;

Групповой кондуктор (Рис. 1.95) содержит:

1 -заготовка;

2 -поворотное зажимное устройство = поворотный стол + СУ Э;

3 - выдвижная кондукторная плита; 4-корпус;





Рис. 1.95 Групповой кондуктор
