Сипаттама. Алдын ала тазарту үшін пластмассадан жасалған блокты сүзгі құйын түріндегі құрылғыға

Алдын ала тазарту үшін пластмассадан жасалған блокты сүзгі құйын түріндегі құрылғыға ұқсайды және аталған жүйедегі ауаны алдын ала тазарту үшін қолданылады.

3 – сурет. Ауаны алдын ала тазарту үшін пластмассадан жасалған пластмасса сүзгінің пласмассадан жасалған тақталары

V –тәрізі тор сүзгілерден кейін ауа алдын ала тазалау үшін пластмассадан жасалған сегіз пластмасса тақтадан тұратын блокты сүзгіге келіп түседі. Осындай тақтаның әрқайсысында ауаның қозғалысы құйын сипатына енетін 54 құбыр бар. Әр құбыр шағын циклонды шаңұстағыш ретінде әрекет жасайды.

Құбырларға айналмалы қалақшалар орнатылады, олармен бағытталған ауа ағыны торнадаға ұқсайды. Орталықтандырылған күштер шаңның тиісті ауыр бөлшектерін ауа ағынының шеттігіне жібереді. Таза ауадан бөлініп шыққан «лас ауа» алдын ала тазалау сүзгісінің құбырларынан шығарда сору желдеткішінің ауа жинағышына келіп түседі.

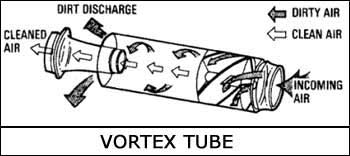

4 – сурет. Құйынды ауа ағыны бар құбыр.

Ауа жинағышқа жалғастырылған сору желдеткіші циклонды шаңұстағыш- тың тиімділігін анықтауға қажетті тартылымды тудырады. Сору желдеткіші лас ауаны радиатор бөлігіне бағыттайды. Әр құбырдың ағын ядросынан тазартылып шыққан ауа тұтқыш сүзгілерге келіп түседі.
