Рис. 38

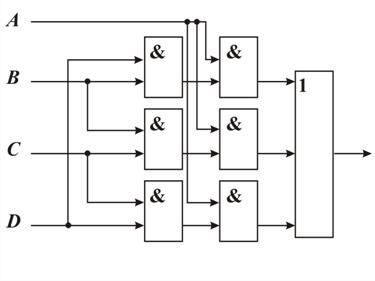

По полученному выражению, задающему логическую функцию F, составим функциональную схему[7] необходимого устройства, информационную модель процесса голосования (рис. 38).

Задача 2. Составьте расписание уроков на один день занятий, учитывая следующие предварительные пожелания учителей

· В планируемый день занятий у учащихся должно быть 4 урока.

· Учитель информатики может провести либо 1-й, либо 2-й, либо 3-й уроки.

· Учитель литературы может провести либо 2-й, либо 3-й уроки.

· Учитель математики может провести либо 1-й, либо 2-й уроки.

· Учитель физкультуры согласен проводить только последний урок.

Решение. Решим задачу алгебраическим методом. Алгебраический метод решения логических задач является универсальным. Можно рекомендовать такой алгоритм решения логических задач алгебраическим методом.

· Проанализируй условие задачи.

· Введи систему обозначений для логических высказываний.

· Сконструируй логическую функцию, описывающую логические связи между всеми заданными высказываниями задачи – составь информационную модель.

· Упрости выражение, задающее сконструированную функцию.

· Определи значения истинности этой логической функции, для этого составь компьютерную модель, рассчитанную на выбранного исполнителя.

· Из полученных значений истинности функции определи значения истинности введенных логических переменных. По значению переменных сделай заключение о решении задачи.

A. Реализуем первый и второй этапы решения логических задач. Введём следующие обозначения. I1 (I2, I3) – учитель информатики проводит свой урок первым (вторым, третьим) уроком. L2 (L3) – учитель литературы проводит свой урок вторым (третьим) уроком. M1 (M2) – учитель математики проводит свой урок первым (вторым) уроком. F4 – учитель физкультуры проводит свой урок четвёртым уроком. Выбрали восемь логических переменных, с их помощью формализуем решение задачи.

B. Составим информационную модель в виде логической функции, описывающей взаимосвязь между исходными простыми высказываниями. Значение формируемого выражения присвоим переменной DAY. Найдём совокупность значений (I1, I2, …, F4), которые обратят уравнение Day = true в верное равенство. В день у учеников должно быть 4 разных урока. Условие того, что урок информатики проведён, запишется в виде некоторого логического выражения, его значение присвоим переменной INF. Для других предметов будем соответственно использовать переменные LT, MT, FZ. О правильности расписания будут говорить истинные значения этих переменных. Кроме того, в правильно составленном расписании не должно быть наложений. Например, не могут быть одновременно первым уроком информатика и математика. Обозначим высказывание об отсутствии наложений в расписании на первом уроке – Less1, соответственно высказывание об отсутствии наложений в расписании на втором уроке – Less2, на третьем – Less3. Для четвёртого урока такое условие можно не записывать, так как на это время никто не претендует, кроме учителя физкультуры.

DAY=INF и LT и MT и Less1 и Less2 и Less3.

Выведем зависимость каждого отдельного условия от исходных данных. Начнём с урока информатики. Записать пожелания учителя информатики можно логическим выражением INF= I1 or I2 or I3. Высказывание INF должно принимать истинное значение для того, чтобы учитель информатики был доволен расписанием. Аналогично рассуждая, запишем высказывания для других предметов. Пожелания учителя литературы запишем высказыванием LT = L2 or L3. Пожелания учителя математики запишем высказыванием MT=M1 or M2.

Определим высказывания Less1, Less2, Less3, Less4. Less1 = (I1 and not M1) or (not I1 and M1), Less2 = (I2 and not M2 and not L2) or (not I2 and M2 and not L2) or (not I2 and not M2 and L2), Less3 = (I3 and not L3) or (not I3 and L3). Полученные значения логических переменных поставим в функцию Day, логическую функцию от семи переменных. DAY=INF and LT and MT and Less1 and Less2 and Less3. В силу того что на четвертый урок нет претендентов, кроме учителя физкультуры, то четвертый урок можно исключить из рассмотрения.

C. Определим, для какой совокупности значений семи логических переменных I1, I2, I3, L2, L3, M1,M2 функция Day принимает значение true. То есть составим таблицу истинности для полученной функции и выберем из неё строки, где значение Day истинно. Для решения поставленной задачи воспользуемся компьютером. Составим компьютерную модель процесса составления таблицы истинности функции Day и выбора совокупности значений логических переменных, при которых значение функции истинно.

Компьютерная модель решаемой задачи

procedure TForm1.Button1Click(Sender: TObject);

var I1, I2, I3, L2, L3, M1, M2, Day, Less1, Less2, Less3, INF, LT, MT: Boolean; i:byte;

begin

with stringgrid1 do

begin

cells[1,0]:='Инф.1';cells[2,0]:='Инф.2';cells[3,0]:='Инф.3';

cells[4,0]:='Литер.2';cells[5,0]:='Литер.3'; cells[6,0]:='Матем.1';

cells[7,0]:='Матем.2';

end;

i:=1;

for I1:=False to True do for I2:=False to True do for I3:=False to True do

for L2:=False to True do for L3:=False to True do for M1:=False to True do

for M2:=False to True do

begin

INF:= I1 or I2 or I3; LT:= L2 or L3; MT:=M1 or M2;

Less1:=(I1 and not M1) or (not I1 and M1);

Less2:=(I2 and not M2 and not L2) or (not I2 and M2 and not L2);

Less2:=Less2 or (not I2 and not M2 and L2);

Less3:=(I3 and not L3) or (not I3 and L3);

DAY:=INF and LT and MT and Less1 and Less2 and Less3;

if DAY then

begin

//добавить новую строку в таблице для вывода результата

StringGrid1.RowCount:=StringGrid1.RowCount+1;

with Stringgrid1 do

begin

cells[1,i]:=BooltoStr(I1,true);cells[2,i]:=BooltoStr(I2,true);

cells[3,i]:=BooltoStr(I3,true);cells[4,i]:=BooltoStr(L2,true);

cells[5,i]:=BooltoStr(L3,true);cells[6,i]:=BooltoStr(M1,true);

cells[7,i]:=BooltoStr(M2,true);

end; i:=i+1; end; end; end;

D. По значению переменных сделаем заключение о решении задачи. Получили три решения.

Схема перехода от практической задачи к компьютерной
модели

Реальный объект Системный анализ Логическая функция (информационная модель) Компьютерная модель (программа для выбранного исполнителя).

Поэтапное решение этих задач приводит к необходимости либо уточнять некоторые понятия математической логики, либо вводить эти понятия.

2. Элементы математической логики

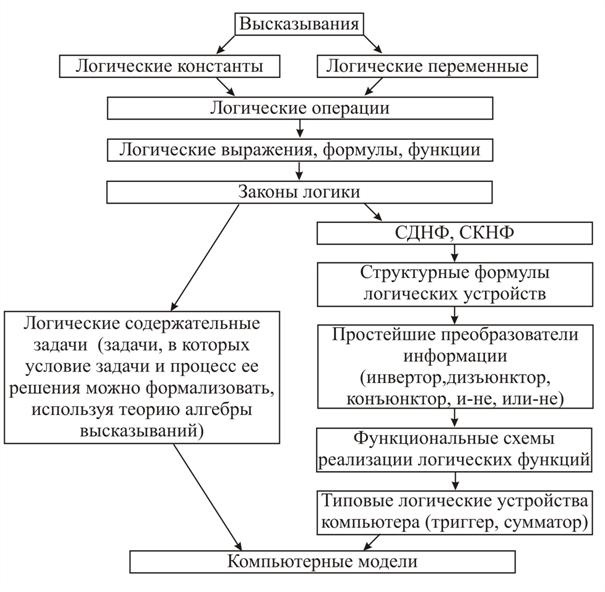

Представление логической структуры учебного материала по данной теме

Всякий учебный материал имеет свою логическую структуру. Осознание этой структуры – одно из эффективных средств внесения элементов творчества в учебную деятельность учащихся. Творить – значит создавать новое. Это новое может быть не только неизвестным ученику фактом, а новым приемом мыслительной деятельности, открытием связей между явлениями, нахождение логической структуры учебного материала. В представленной логико-структурной схеме (рис. 39) учебного материала данной темы указаны компоненты и их взаимосвязь, выстроена иерархия понятий, установлена последовательность их введения.

Рис. 39

2.1. Логические операции

Высказывание – повествовательное предложение, относительно которого можно сказать, истинно оно или ложно. Логические константы – это константы, которые принимают два значения, называемые "истиной" и "ложью". Принято истинное значение обозначать TRUE или 1, а ложное – FALSE или 0. Высказывания обозначаются заглавными латинскими буквами (A, B, …). Логическая операция – способ построения сложного высказывания из данных высказываний, при котором значение истинности сложного высказывания полностью определяется значением истинности исходных высказываний (табл. 3).

Инверсия – образуется из высказывания с помощью добавления частицы «не» к сказуемому или использования оборота речи «неверно, что…». Обозначается: , , not. Инверсия высказывания истинна, когда высказывание ложно, и ложна, когда высказывание истинно.

Инверсия
А

Конъюнкция – логическое произведение – образуется соединением двух высказываний в одно с помощью знаков операции &, , •, и, and. Конъюнкция двух высказываний истинна тогда и только тогда, когда оба высказывания истинны, и ложна, когда хотя бы одно высказывание ложно.

Дизъюнкция – логическое сложение – образуется соединением двух высказываний в одно с помощью знаков операции , +, или, or. Дизъюнкция двух высказываний ложна тогда и только тогда, когда оба высказывания ложны, и истинна, когда хотя бы одно высказывание истинно.

Исключающее ИЛИ – образуется соединением двух высказываний в одно с помощью знаков операции ", Å, xor. Исключающее ИЛИ двух высказываний истинно тогда и только тогда, когда одно высказывание ложно и одно высказывание истинно, и ложно в противном случае.

Импликация – образуется соединением двух высказываний в одно с помощью оборота речи «если…, то…». Обозначается: , . Импликация двух высказываний ложна тогда и только тогда, когда из истинного высказывания следует ложное высказывание.

Таблица 3

Таблица истинности логических операций

А	В	А&В

Эквивалентность – образуется соединением двух высказываний в одно с помощью оборота речи «… тогда и только тогда, когда …». Обозначается: , , =. Эквивалентность двух высказываний истинна тогда и только тогда, когда оба высказывания истинны или оба высказывания ложны.

Используя основные логические операции, можно построить более сложные высказывания – логические выражения, например,

, .

Логические выражения строятся из простых высказываний А, В, C,..., знаков логических операций и скобок. При отсутствии скобок первой всегда выполняется операция отрицания, затем конъюнкция, дизъюнкция и далее импликация и эквиваленция в порядке следования.

Логическая функция – это функция, определенная на множестве истинностных значений и принимающая значение из того же множества. Например,

.

2.2. Построение таблицы истинности

Алгоритм построения таблицы истинности

· Определи количество строк в таблице по формуле 2 ^k, где k количество логических переменных в выражении.

· Определи количество столбцов в таблице – количество логических переменных плюс количество логических операций.

· Построй таблицу истинности. Обозначь столбцы, заполни столбцы значений исходных логических переменных всевозможными различными наборами значений из 2 элементов (0,1) по k, где k – количество данных логических переменных (размещения с повторением из 2 элементов (0 или 1) по k).

· Заполни таблицу до конца, выполняя логические операции в заданной в выражении последовательности (табл. 4).

Составление таблиц истинности логических функций

с использованием систем программирования

Обозначение истинности выражений в языках программирования дано в табл. 4.

Таблица 4

Программы построения таблиц истинности логических операций: A and B, A or B, not A, A xor B.

Turbo Pascal

program table1;

var A,B: boolean;

begin

writeln ('A ':7, 'B ':7, ' A and B ':7, 'not A ':7, 'A or B ':7,'A xor B ':7);

for A:=false to true do

for B:=false to true do

begin

writeln (A:7, B:7,(A and B):7, not A:7,(A or B):7, (A xor B):7);

end; end.

QBasic

REM table

CLS

PRINT USING"\ \"; " A";" B";" A and B";" not A";"A OR B";" A XOR B"

FOR A = 0 TO -1 STEP -1

FOR B = 0 TO -1 STEP -1

PRINT USING "########"; A; B; A and B; not A; A or B; A xor B

NEXT B, A

END

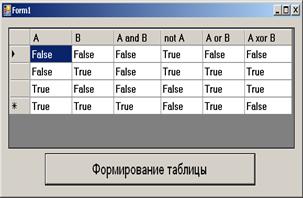

Результат формирования таблиц

Delphi	Visual Basic.NET

2.3. Упрощение логических выражений

Алгоритмы получения СДНФ И СКНФ по таблице истинности

Основные законы логики

Законы коммутативности , Законы дистрибутивности , Важные формулы ( I – истина, L – ложь). , , , , , , .	Законы ассоциативности , . Законы идемпотентности , . Законы поглощения , . Законы де Моргана , .
Инфолюция , ,

3. Базовые логические элементы функциональных схем, реализующие логические операции

Для составления функциональных схем используют базовые логические элементы, простейшие преобразователи информации[8], являющиеся графическими представлением часто используемых логических операций, табл. 5. Преобразователи могут иметь один или несколько входов и только один выход. По входам преобразователь получает информацию, на выходах демонстрирует результат преобразования. На входах и выходах появляются сигналы только булевского типа. Сигнал, выработанный одним логическим элементом, можно подавать на вход другого элемента, что даёт возможность образовывать цепочки из отдельных логических элементов. Каждая цепочка из логических элементов, где выходы одних логических элементов являются входами других, реализует определённую логическую функцию. Графическое представление логической функции называется функциональной схемой функции.

Таблица 5

Инвертор	Конъюнктор	Дизъюнктор
Элемент XOR	Элемент Вебба, И – НЕ	Элемент Шеффера, ИЛИ – НЕ

4. Информационные и компьютерные модели решения логических содержательных задач

Решение логических содержательных задач – это практикум в составлении информационных и компьютерных моделей, это практикум в формировании умений и навыков формализации условия задачи и процесса её решения. Существуют различные способы решения логических содержательных задач, различные способы составления информационных моделей: алгебраический, табличный, графический и др. Каждый из этих методов обладает своими достоинствами. Так, например, при применении алгебраического метода наиболее трудным считается перевод текста задачи на язык формул, но далее, если вы знаете методы упрощения логических выражений или умеете составлять таблицы истинности на компьютере, решение задачи сводится к формальным преобразованиям и приводит сразу к ответу, который остается лишь расшифровать, исходя из принятых вами обозначений.

Табличный метод очень нагляден, но предназначен для решения только определенного класса задач, он требует анализа находящейся в таблице информации, умения сравнивать и сопоставлять.

Граф позволяет наглядно представить связи между объектами, о которых идет речь в задаче, и определить, какие из них не противоречат условиям задачи.

Метод диаграмм Эйлера — Венна позволяет графически решать математические задачи на основе применения теории множеств.

Как правило, задачу можно решить несколькими способами (методами). Чтобы выбрать наиболее простой и эффективный способ для каждой конкретной задачи, необходимо знать все эти способы.

4.1. Алгебраический метод решения логических задач
