Задание 1.2

Построить структурные схемы виртуальных генераторов систем базисных функций.

Пример 1. На рис. 1.8, рис. 1.9 изображены две альтернативные схемы виртуальных генераторов системы степенных функций вида при .

Рис. 1.8 Первый вариант структурной схемы виртуального генератора системы степенных базисных функций

Первая схема использует каскадное соединение интеграторов. На вход первого интегратора подается сигнал константы 1, на выходе получается . Этот сигнал подается на вход второго интегратора, на выходе получается , после умножения которого на 2 получается искомый сигнал. На вход третьего интегратора подается , на выходе получается . Для получения искомого сигнала результат следует умножить на 6 и т.д. Полученные выходные сигналы подаются на входы смесителя Mux для отображения на экране виртуального осциллографа Scope.

Во второй схеме используются система умножителей, последовательно формирующая сигналы степенных функций.

На рис 1.10 показана система степенных базисных функций.

Рис. 1.9 Второй вариант структурной схемы виртуального генератора системы степенных базисных функций

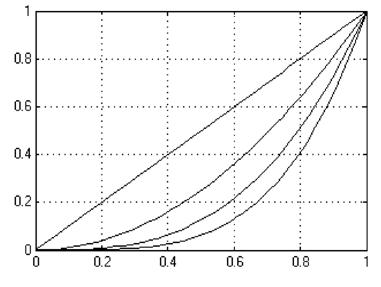

Рис. 1.10 Изображение системы степенных функций на экране виртуального осциллографа

Пример 2. На рис. 1.11 приведена структурная схема виртуального генератора системы экспоненциальных функций вида: при .

В этой схеме используются 4 одинаковых, последовательно соединенных, блока источника линейного сигнала Ramp и блока математической функции Math Function. С помощью меню параметров решающих блоков задаются различные наклоны линейных сигналов (аргументов экспоненциальных функций) и выбирается тип функции блоков математической функции (в данном случае – ). Выходные сигналы блоков математической функции через смеситель подаются на вход блока виртуального осциллографа. К одному из входов смесителя подключен сигнал константы .

Рис. 1.11 Структурная схема виртуального генератора системы экспоненциальных функций

На рис. 1.12 изображен вид системы экспоненциальных функций на экране виртуального осциллографа.

Рис. 1.12 Изображение системы экспоненциальных функций на виртуальном осциллографе

Варианты для выполнения Задания 1.2

Построить структурные схемы виртуальных генераторов систем базисных функций при и отобразить полученные сигналы на виртуальном осциллографе.

При построении модели использовать следующие блоки: Constant, Integrator, Gain, Trigonometric Function, Math Function, Mux, Scope.

№
