Основные блоки моделирования систем

Рассмотрим часто встречающиеся блоки SIMULINK. Для любого блока по двойному щелчку мыши открывается окно параметров Function Block Parameters, где можно менять установки.

Источники сигналов (Sources). На рис. 1.1 представлены некоторые источники сигналов.

Рис. 1.1 Источники сигналов

Constant – блок задает постоянный по уровню сигнал;

From Workspace – блок считывания данных из рабочей области;

From File – блок считывания данных из файла;

Sine Wave – блок формирует синусоидальный сигнал с заданной частотой, амплитудой, фазой и смещением;

Signal Generator – блок формирует один из четырех видов периодических сигналов (синусоидальный, прямоугольный, пилообразный, случайный сигналы);

Ramp – блок формирует линейный сигнал;

Step – блок формирует ступенчатый сигнал;

Random Number – блок формирует случайный сигнал с нормальным распределением уровня сигнала.

Приемники сигналов (Sinks). На рис. 1.2 представлены блоки-приемники сигналов.

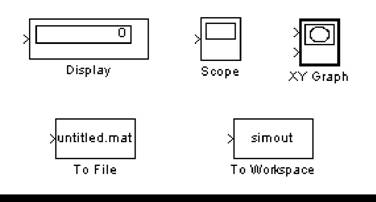

Рис. 1.2 Приемники сигналов

Display – цифровой дисплей, отображает значение полученного сигнала в виде числа;

Scope – виртуальный осциллограф, строит график функции полученного сигнала, зависящего от времени;

ХУ Graph – виртуальный графопостроитель, строит график одного сигнала в зависимости от другого (график вида Y(X));

То File – блок записывает данные, поступающие на его вход, в файл;

То Workspace – блок записывает данные, поступающие на его вход, в рабочую область MATLAB.

Блоки математических операций. На рис. 1.3 представлены блоки математических операций.

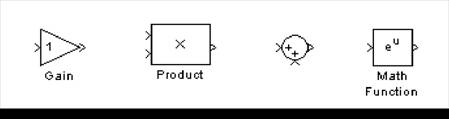

Рис. 1.3 Блоки математических операций

Gain – блок умножает входной сигнал на заданный коэффициент;

Product – блок перемножает два (или более) сигналов;

Sum – блок суммирует два (или более) сигналов;

Math Function – блок преобразует входной сигнал по заданной из списка функции (например, возведение в квадрат, корень квадратный, логарифм и т.д.).

Отметим еще некоторые часто встречающиеся блоки (рис. 1.4).

Рис. 1.4 Примеры часто встречающихся функций

Mux – мультиплексор, объединяет сигналы, пиктограмма которого показана первой слева на рис. 1.4;

Integrator – блок интегрирует сигнал;

MATLAB Fcn – блок формирует функцию, заданную пользователем на языке MatLab.
