Замена элемента построения другим элементом того же типа

Команда (Правка|Заменить ) позволяет заменить элемент построения другим элементом того же типа. Первым шагом является выбор элемента, который необходимо заменить. Укажите узел или линию построения (прямую, окружность, сплайн и т.п.), при этом выбранный элемент подсветится на чертеже. Затем указывается целевой элемент для замены. При его выборе на чертеже будут подсвечиваться только элементы того типа, которому принадлежит элемент, выбранный на первом шаге. При замене все элементы, построенные относительно исходного, перестраиваются относительно целевого элемента. Если в качестве целевого элемента указывается элемент, зависящий от исходного, система выдаёт сообщение о рекурсии (Рисунок 4, а). В этом случае замена невозможна. Другое ограничение на выполнение команды может возникнуть в случае, когда не возможно определить положение какого-то элемента при построении его относительно целевого (Рисунок 4, б).

а) б)

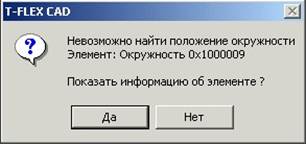

Рисунок 4 – Возможные сообщения в T-FLEX CAD при выполнении замены элементов построения
