Высоковольтные линии переменного тока

Трехфазные линии электропередачи (ЛЭП) переменного тока подразделяются на симметричные и несимметричные.

На рис. 1.2 представлены возможные схемы расположения проводов трехфазной ЛЭП в пространстве.

Рис. 1.2. Схемы расположения проводов симметричных трехфазных ЛЭП: а) по вершинам равностороннего треугольника; б) в одной горизонтальной; в) в вертикальной плоскости

В схеме, изображенной на рис. 1.2, а, суммарный вектор магнитной индукции в центре треугольника (точка 0) в любой момент времени (при симметричных токах , , ) будет равен нулю. В схемах рис. 1.2, б и 1.2, в это условие не соблюдается ни в одной точке пространства, но при близости расположения проводов друг к другу эта схема практически тоже симметрична. Пример несимметричной ЛЭП трехфазного тока приведен на рис. 1.3.

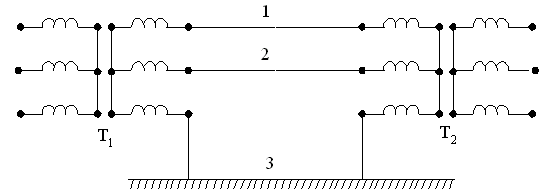

Рис. 1.3. Схема несимметричной трехфазной ЛЭП: Т₁ и Т₂ – повышающий и понижающий трансформаторы; 1 и 2 – провода ЛЭП; 3 – земля

Так как расстояние между каждым проводом 1 и 2 и землей намного больше, чем расстояние между проводами 1 и 2, эта линия относится к несимметричным. Несимметрия такой ЛЭП с точки зрения влияния на смежные сооружения усугубляется тем, что ток, протекающий в земле, может находиться от поверхности земли на глубине нескольких сотен метров.
