GTO- и GCT-ключи в силовых инверторах с двигательной нагрузкой

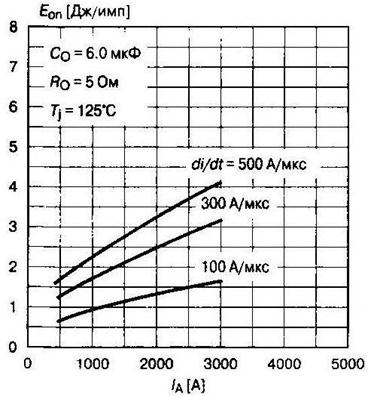

Токовая перегрузочная способность GTO намного превосходит аналогичные параметры других приборов [5]. Однако включение на противофазный диод в режиме индуктивной нагрузки может увеличивать di/dt до значений в несколько сотен ампер на микросекунду, при которых начинают резко возрастать энергетические потери и ухудшаться динамические и частотные свойства тиристора (рис. 4.91).

Рис. 4.91



Таким образом, и в данном случае необходимо использовать индуктивное ограничение при включении.

Нежелательным свойством GTO в состоянии проводимости является относительно большой ток удержания (IHOLD = 0.1...0.8A). Поэтому применение GTO в режимах двигательной нагрузки с широким изменением анодного тока должно сопровождаться постоянным положительным управляющим током, несколько превышающим статический отпирающий ток. В противном случае это может приводить к неравномерности повторного включения ячеек структуры, их перегрузке и невозможности дальнейшего прерывания тока. Важнейшая задача при использовании GTO — защита тиристора от перенапряжения. В инверторах с большим значением анодного тока энергия, запасаемая в паразитных и ограничивающих анодных индуктивностях, резко увеличивается:

Сброс данной энергии при выключении GTO и ограниченное значение коэффициента запирания может явиться причиной значительных перенапряжений, и даже разрушения структуры ключа. Во избежание этого параллельно тиристору включают защитные цепи, которые выполняют следующие задачи:

1. Ограничение скорости нарастания напряжения и всплесков перенапряжений.

2. Ускорение процесса спада анодного тока.

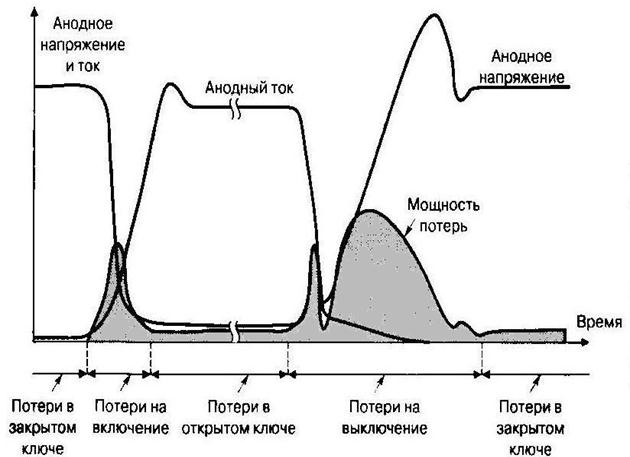

3. Разнесение во времени процессов спада тока и нарастания напряжения на GTO (рис. 4.92).

Рис. 4.92

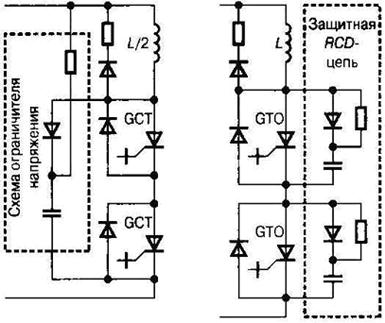

Применение обычных RСD-цепей в преобразователе с широким изменением тока нагрузки приводит к нестабильности времени заряда демпфирующего конденсатора и ухудшает характеристики схемы. Одним из способов решения указанной проблемы является применение специальных снабберов, например, с инерционными диодами (рис. 4.93).

При этом оказывается возможным применение более простых и экономичных схем ограничения перенапряжений (рис. 4.94).

а б

Рис. 4.93 Рис. 4.94

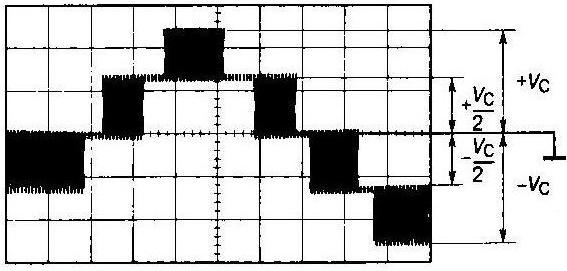

В качестве примера применения мощных GTO в системах управления асинхронными двигателями на рис. 4.95 представлена схема многоступенчатого инвертора и алгоритм переключения его силовых вентилей. Данный преобразователь находит широкое применение в электротранспорте, поскольку позволяет значительно минимизировать пульсации момента и уровень шумовых помех по сравнению с другими схемными решениями. Осциллограмма выходного напряжения данного преобразователя показана на рис. 4.96.

Рис. 4.95

Рис. 4.96



Заключение



Создание нового поколения полупроводниковых приборов: различных силовых транзисторов, запираемых тиристоров, изменили силовую электронику и как следствие преобразовательное электрооборудование промышленных предприятий, организаций и учреждений. Современные силовые приборы отличаются: полной управляемостью, высоким быстродействием, способностью коммутировать цепи с мощностью более 1 МВт при низкой мощности в цепи управления.

Благодаря новому поколению силовых полупроводниковых ключей существенно повысились тенико-экономические показатели и функциональные возможности статических преобразователей: выпрямителей, инверторов, преобразователей частоты, различных регуляторов.

В свою очередь новые преобразователи позволили создать различные автоматизированные электропривода применяемые в промышленности. Так например, асинхронный электропривод полностью управляемый посредством реализации законов оптимального частотного управления [11].

С помощью средств современной электроники созданы принципиально новые электромеханические преобразователи, работа которых без электронных приборов была бы невозможной. К таким преобразователям относятся шаговые, вентильные двигатели, синхронные генераторы с самовозбуждением и многие другие [11].
