Комбинированные схемы непосредственных преобразователей
|
|
Параллельное включение основных схем

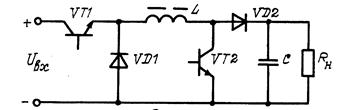

При решении задачи стабилизации выходного напряжения на уровне, лежащем между минимальным и максимальным уровнями входного напряжения, помимо инвертирующей схемы может быть использована комбинация понижающей и повышающей схем, как показано на рис. 32.
Рис. 32
В первом поддиапазоне изменения входного напряжения, когда Uвх > Uвых, транзистор VT2 постоянно закрыт и схема работает в режиме понижения напряжения (на транзисторе VT1 и диоде VD1). Во втором поддиапазоне изменения входного напряжения, когда Uвх < Uвых, транзистор VT1 поддерживается постоянно открытым и схема переводится на работу в режиме повышения напряжения (на транзисторе VT2 и диоде VD2). В [5] показано, что при одинаковом диапазоне изменения входного напряжения комбинированная схема (см. рис. 32) имеет в несколько раз меньшие габаритные размеры дросселя и конденсатора, чем инвертирующая схема. Число транзисторов и диодов в комбинированной схеме удвоено. Однако по напряжению и суммарной расчетной мощности транзисторов и диодов преимущество имеет комбинированная схема.
Для повышения к.п.д. комбинированную схему можно модернизировать, как показано на рис. 33. Здесь на интервалов режиме понижения напряжения из контура тока нагрузки исключен один диод (VD2).
В схеме, показанной на рис. 34, дополнительно исключено падение напряжения на открытом транзисторе VT1 из контура силового тока на интервале gТ в режиме повышения напряжения, что также повышает к.п.д.
Рис. 33
Рис. 34
Кроме того, соединение в последней схеме эмиттеров обоих транзисторов с минусовым выводом упрощает построение выходных цепей устройств управления.
