Автомобили газового тушения

Автомобили газового тушения (АГТ) предназначены для тушения пожаров в закрытых объемах объектов со значительными материальными ценностями. К ним относятся музеи, архивы, банки, склады. Кроме того, они могут применяться для тушения пожаров в аккумуляторных, электроустановках, кабельных тоннелях и др.

Объемное тушение основано на создании в защищенном объекте среды, не поддерживающей горения. Наряду с возможностью быстрого тушения этот способ обеспечивает предотвращение взрывов при накоплении в помещении горючих газов и паров. В качестве огнетушащих составов при этом способе тушения используют инертные газы. К ним относятся двуокись углерода СО₂, азот N₂ и др. Наиболее широко применяется СО₂. В АГТ он в количестве 25 – 30 кг закачивается в баллоны вместимостью
40 л. Следовательно, коэффициент наполнения баллонов находится в пределах 0,62 – 0,70. Рабочее давление СО₂ в баллонах считается равным
15 МПа. Максимальное его значение не должно превышать 25 МПа.

Принципиальная схема углекислотной установки показана на рис. 9.36. При открытом вентиле или запорно-пусковой головке 2 углекислота из баллона 1 поступает в коллектор 3. При открытом вентиле 4 коллектора углекислота по бронированному шлангу 5 поступает к раструбам 7 или лому-пробойнику. У основания каждого раструба или лома имеется вентиль 6 нажимного действия, позволяющий начинать тушение и прерывать подачу углекислоты непосредственно возле очага пожара.

Рис. 9.36. Принципиальная схема углекислотной установки:

1 – баллон; 2 – вентиль; 3 –коллектор; 4 – вентиль; 5 – бронированный шланг;
6 – вентиль; 7 – раструб

Запас двуокиси углерода, а следовательно, и количество баллонов на АГТ могут быть различными. Этим обусловливается компоновка АГТ и схемы газовых коммуникаций.

Основные параметры технических характеристик АГТ, выпускаемых заводами, представлены в табл. 9.5.

Таблица 9.5

* Всего катушек 4. На двух катушках по 20 м и на двух других по 40 м.

Каждый АГТ состоит из следующих частей: шасси, кузова, баллонных секций и рукавных катушек, рабочего и сигнального коллекторов, дополнительного оборудования и ПТВ, включающего раструбы, ломы-пробойники.

Все рассматриваемые модели АГТ имеют особенности компоновок.

На АГТ-0,25 пять баллонов размещены за кабиной водителя горизонтально с уклоном 15^о в сторону выпускных головок. Это позволило снизить высоту установки и равномерно разделить нагрузку на площади пола кузова. Четыре баллона размещены в кормовой части платформы автомобиля над секцией для ПТВ. Две рукавные катушки находятся над баллонами на корме пола кузова. Все оборудование сосредоточено внутри бортового кузова и закрыто сверху тентом.

На автомобиле применено пусковое устройство, которым приводится в действие каждый баллон. Это позволяет включать любое количество баллонов.

На АГТ-0,6 (3309) четыре баллонные секции (рис. 9.37), состоящие из шести баллонов каждая, размещены (по две секции) в передней и задней части кузова. Каждый баллон 1 соединен трубкой через обратный клапан с рабочим коллектором. Пусковые устройства 3 позволяют вскрывать три баллона с СО₂. В средней части кузова размещены четыре рукавные катушки 6 по две с каждой стороны. На катушки намотаны резиновые рукава различной длины. Катушки позволяют разматывать с них рукава требуемой длины. На них имеются вентили 5, обеспечивающие подачу углекислоты только в те рукава, которые предполагается использовать при тушении пожара. На свободных концах рукавов установлены раструбы или ломы-пробойники.

Рис. 9.37. Принципиальная схема углекислотной установки АГТ-0,6 (3309):

1 – секция баллонов; 2, 5 – вентили; 3 – пусковое устройство; 4 – лом-пробойник;
6 – катушка; 7 – рабочий коллектор

Кузов АГТ-0,6 (3309) (рис. 9.38) имеет цельнометаллическую конструкцию. Он состоит из каркаса, крыши с рифленым настилом и ограждения по периметру. В каркасе устроены отсеки для баллонных секций и рукавных катушек. Отсеки рукавных катушек закрыты шторной дверью. Боковые стенки отсеков для баллонных секций закрываются дверьми, состоящими из двух половинок. Откидная лестница сзади обеспечивает подъем на крышу кузова.

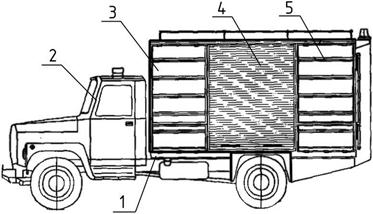

Рис. 9.38. Общий вид АГТ-0,6(3309):

1 – шасси; 2 – кабина боевого расчета; 3, 5 – отсеки с катушками; 4 – отсек с баллонами

АГТ-1 имеет свои особенности компоновки. За кабиной в кузове сооружены четыре секции по 10 баллонов с каждой стороны. В двух секциях в кормовой части кузова размещены рукавные катушки по две с каждой стороны. Все секции закрываются шторными дверями.

Большим недостатком АГТ является то, что заполнение баллонов диоксидом углерода возможно только их взвешиванием. Выполнение этой процедуры требует больших затрат труда.
