Пожарные автомобили ГДЗС

Типичным представителем этих автомобилей является автомобиль АГ-12. Он изготавливается на шасси автобуса ПАЗ-3205. Этот автобус с колесной формулой 4´2 имеет двигатель мощностью 88 кВт и развивает скорость до 80 км/ч. Его размеры (длина, ширина, высота) 7000´2620´2960 мм и масса 6835 кг (рис. 10.1).

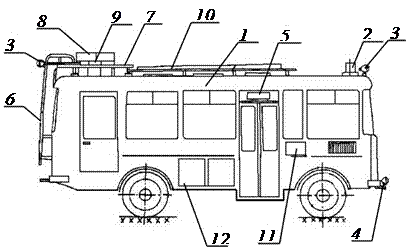

Рис. 10.1. Общий вид автомобиля АГ-12:

1 – автобус ПАЗ-3205; 2 – система сигнальная громкоговорящая СГС-100-1;
3 – фара-искатель ФГ-16Е (2 шт.); 4 – фара противотуманная ФГ-119 (2 шт.);
5 – световое табло «АГ-12»; 6 – лестница; 7 – площадка; 8 – прожектор стационарный ПКН-1500 (2 шт.); 9 – механизм поворота прожекторов; 10 – лестница-палка;
11 – щит выводной; 12 – кабель на стационарной кабельной катушке

Боевой расчет АГ-12, включая водителя – 7 человек. Источником энергии на АГ-12 является генератор синхронного типа трехфазного переменного тока с воздушным охлаждением. Генератор установлен между арками задних колес автомобиля на плите. Мощность от двигателя шасси передается к генератору приводом, состоящим из карданного вала и коробки отбора мощности КОМ-107. Передаточное число КОМ i = 1,12. Для обеспечения постоянной частоты вращения вала двигателя в режиме отбора мощности на привод генератора в кабине водителя установлен ручной регулятор числа оборотов.

Генератор типа ГС-250-12/4 при частоте вращения вала 1500 об/мин развивает мощность 12 кВт, напряжение генератора 230 В, величина тока 37,7 или 21,7 А при частоте 50 Гц.

Генератор обеспечивает питание прожекторов дымососа, электропилы, дополнительного электроинструмента и т.д.

Подвод энергии к потребителям осуществляется кабелями, намотанными на кабельные катушки. В комплектацию АГ-12 входит одна стационарная кабельная катушка с длиной кабеля 96 м и восемь выносных кабельных катушек, на которых намотаны силовые кабели длиной по 36 м. Все кабели имеют розетки и вилки к соединению одного кабеля с другим и к подключению к розетке на выводном щите и к розетке на разветвительной коробке.

Три кабеля на катушках из восьми предназначены для подключения к розеткам выводного щита. Другие пять кабелей используются как удлинители для подключения потребителей к выводному щиту.

На АГ-12 имеются три коробки распределительные. Они предназначены для распределения электроэнергии от электросиловой установки к потребителям. На трех боковых стенках коробки размещены штепсельные розетки, а на четвертой стенке имеется кабельный ввод с вилкой, которая может быть подключена к розетке на щите выводном или к розеткам на кабельных катушках.

На верхней панели коробки установлен прибор и сигнальная лампа, а внутри закреплен магнитный переключатель. При включении тумблера срабатывает магнитный пускатель, подающий напряжение к потребителям.

Корпус распределительной коробки соединен с нулевым проводом. При попадании в нее воды сопротивление изоляции понизится, произойдет утечка тока, напряжение будет отключено.

Заземление АГ-12 осуществляется медным проводом сечением
10 мм² и длиной 20 м. Один наконечник провода соединяется с клеммой штыря заземления, а другой – со специальной клеммой на стенке люка машины.

Средства освещения места пожара включают в себя телескопическую мачту с двумя прожекторами и три переносных прожектора для освещения мест, недоступных для подъезда автомобиля. Все прожекторы однотипные ИО-02-1500, мощностью по 1500 В.

Мачта с прожекторами может выдвигаться на высоту до 8 м от уровня земли. На АГ-12 имеется сигнализация о положении мачты. Поворот ее в горизонтальном положении на ±260^о осуществляется электромеханизмом УР-10-2С с напряжением питания 24 В постоянного тока. Таким же механизмом осуществляется поворот мачты на ±30^о в вертикальной плоскости.

Основное оборудование включает дымосос и электропилу.

Дымосос ДПЭ-7 используется для удаления дыма и других продуктов горения из помещений. Он может применяться для снижения температуры при тушении пожаров в помещениях нагнетанием в них свежего воздуха. С помощью дымососа можно получать высокократную пену. Производительность по воздуху 7000 м³/ч. Частота вращения вала электродвигателя 3000 об/мин, его мощность 1,1 кВт.

Дополнительный электроинструмент устанавливается в подразделениях ГПС. Это могут быть электродолбежники, дрели и т.д.

На АГ-12 могут быть проложены три силовые линии от выводного щита. При использовании основного оборудования и дополнительного электроинструмента необходимо, чтобы электролинии были нагружены равномерно, т.е. не более 4 кВт на каждую из них. В этом случае прожекторы на мачте должны быть отключены.

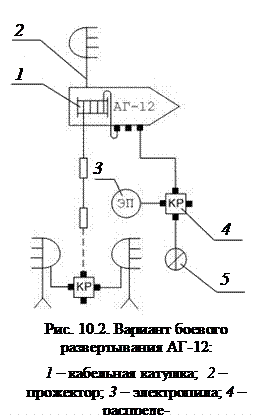

Один из возможных вариантов боевого развертывания АГ-12 представлен на рис. 10.2. Возможны другие варианты при соблюдении изложенных выше ограничений.

Дополнительное электрооборудование и средства связи предназначены для обеспечения работы операторов на АГ-12. К ним относятся противотуманные фары, специальные две фары для освещения мест работы около автомобиля.

Электропитание радиостанций осуществляется от специальной аккумуляторной батареи. Для ее зарядки используется преобразователь напряжения.

Для управления работой боевого расчета на АГ-12 установлены сигнально-громкоговорящая система, а также специальное переговорное устройство. Оно обеспечивает телефонную связь между четырьмя абонентами. Для обеспечения радиосвязи применяются радиостанция «Виола-АА» и четыре радиостанции «Виола-Н».

Оборудование для организации разведки включает 8 аппаратов типа Урал-7 или Урал-60 с 14 баллонами с кислородом и 14 регенеративными патронами.

Кроме того, на АГ-12 имеются: комплект универсального инструмента УКИ-12, пневмодомкрат ПД-4, ПД-10, ручной аварийно-спасательный инструмент РГАИ и другое оборудование и приборы.

Функции, выполняемые АГ-12. Комплектация АГ-12 приборами, средствами СИЗОД, связи, инструментом различного назначения позволяет выполнять ряд спасательных работ. К ним относятся:

доставка к месту пожара личного состава, специального аварийно-спасательного оборудования и приборов;

обеспечение условий работы отделений АГ-12 в задымленной среде;

развертывание на пожаре контрольного поста АГ-12;

освещение мест пожара;

обеспечение на пожаре электроэнергией используемого электрооборудования, дымососов, прожекторов и другого оборудования.
