Устройство турбокомпрессора

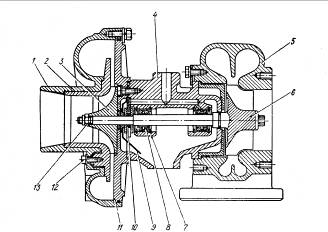

Турбокомпрессор (рис. 24) состоит из одноступенчатого центробежного компрессора и радиальной центростремительной турбины.

Колесо турбины и колесо компрессора расположены на противоположных концах вала ротора консольно по отношению к подшипникам. Рабочее колесо 3 центробежного компрессора — полуоткрытого типа, с радиальными лопатками, отлито из алюминиевого сплава. Оно напрессовано на вал и закреплено самоконтрящей гайкой 13.

1 — крышка корпуса компрессора; 2 — корпус компрессора; 3 — колесо компрессора; 4 — корпус подшипников; 5 — корпус турбины; 6 — колесо турбины; 7 — стопорное кольцо; 8 — втулка подшипника; 9 — маслосбрасывающий экран;10 — упорный подшипник; 11 — крышка корпуса подшипников; 12 — винт; 13 — гайка креп-

ления колеса компрессора

Рабочее колесо 6 турбины полуоткрытого типа, с радиальными лопатками, изготовлено методом литья из жаропрочного сплава. Оно соединено с валом методом сварки трением.

Тщательно отбалансированный ротор установлен в двух радиальных подшипниках с плавающими втулками 8. Осевые усилия, действующие на ротор, воспринимаются упорным подшипником 10. На каждом конце вала ротора установлены разрезные уплотнительные кольца. Ротор турбокомпрессора установлен в чугунном корпусе 4 подшипников. К корпусу подшипников крепятся алюминиевый корпус 2 компрессора и чугунный корпус 5 турбины.

Смазка подшипников турбокомпрессора осуществляется под давлением из системы смазки двигателя.

Выходные патрубки корпуса компрессора приспособлены для соединения со всасывающим коллектором дизеля дюритовыми шлангами с хомутами. К торцу корпуса компрессора крепится подводящий патрубок.
