Технические данные





Наименование Единица измерения Значение
Тип двигателя   Четырехтактный дизель с турбонаддувом
Число цилиндров
Расположение цилиндров   V-образное, угол развала 90°
Порядок работы цилиндров   1—5—4—2—6—3—7—8
Схема нумерации цилиндров   см. рис. 2
Диаметр цилиндра мм
Ход поршня мм
Рабочий объем л 17.24
Степень сжатия   15,2





Правый ряд цилиндров




Левый ряд цилиндров

Рис. 2. Схема нумерации цилиндров

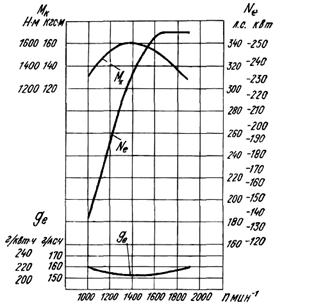

Рис. 3. Скоростная характеристика двигателя





Продолжение

Наименование Единица измерения Значение
Номинальная мощность кВт (л. с.) 257 (350)
Частота вращения коленчатого вала при номинальной мощности об/мин
Максимальный крутящий момент Н•м (кгс•м) 1570(160)
Частота вращения при максимальном Крутящем моменте Об/мин 1300—1500
Частота вращения холостого хода, об/мин, не более:
— максимальная
— минимальная   600+50
Удельный расход топлива (по скоростной характеристике)
—минимальный г/кВт • ч 204 (150)
— при номинальной мощности (г/л. с.•ч.) 211 (155)
Отлосительный расходмасла на угар в % к расходу топлива, не более % 0,4
Скоростная характеристика   см. рис. 3
Допустимые углы кренов двигателя, не более град.
— продольные
— поперечные
Способ смесеобразования   Непосредственный впрыск
Камера сгарания   Однополостная в поршне
Фазы газораспределения град.
впуск; начало   10 до ВМТ
конец   46 после ВМТ
выпуск: начало   66 до ВМТ
конец   10 после ВМТ





Продолжение

Наименование Единица измерения Значение
Число клапанов на цилиндр   Два впускных и два выпускных
Тепловые зазоры клапанов на холодном двигателе: мм
― для впускных клапанов   0,15—0.20
― для выпускных клапанов   0.30—0.35
Система смазки   Смешанная. Под давлением смазываются под­шипники коленчатого вала, распределительного вала. коромысел, клапанов, турбокомпрессора, компрессора пневмотормозов. Из системы смазки масло поступает к подшипникам топливного насоса высокого давления и регулятора. Остальные трущиеся поверхности смазываются разбрызгиванием.
Охлаждение масла   В водомасляном теплообменнике
Давление масла в прогретом двигателе: кПа (кгс/см2)
при номинальной частоте вращения   390 -590 (4.0 - 6.0)
при минимальной частоте вращения, не менее   98 (1.0)
Масленые фильтры   Два: фильтра тонкой очистки с двумя сменными фильтрующими элементами и фильтр центробежной очистки
Система подачи топлива   Разделенного типа
Топливный насос высокого давления   Модели 423-10, восьмисекционный, золотникового типа
Топливоподкачивающий насос   Поршневой, с насосом ручной прокачки топлива

7

Продолжение

Наименование Единица измерения Значение
Форсунки   Модели 181-11 закрытого типа, с многоструйными распылителями
Давление начала впрыскивания МПа (кгс/см2) 20,6 (210)
Муфта опережения впрыскивания   Автоматическая, центробежного типа
Топливные фильтры:
грубой очистки   Фнльтр-отстойник, 2 шт.
тонкой очистки   С бумажными фильтрующими элементам
Наддув   Газотурбинный, c одним турбокомпрессором, с охлаждением наддувочного воздуха
Турбокомпрессор   Турбина радиальная, центростремительная, компрессор центробежный
Давление наддува (избыточное) при номинальной мощности кПа (кгс/см2) 90-110 (0,9-1,1)
Система охлаждения   Жидкостная, с принудительной циркуляцией охлаждающей жидкости
Пусковое устройство   Электрический стартер 25.3708 02 номинальное напряжение 24 В. Для облегчения пуска холодного двигателя установлено электрофакельное устройство
Заправочные емкости:.
система смазки двигателя
система охлаждения (без радиатора и расширительного бачка)
Масса незаправленного двигателя в комплектности поставки кг
Габаритные размеры двигателя   см. рис. 4






Рис.4. Габаритные размеры двигателя.
