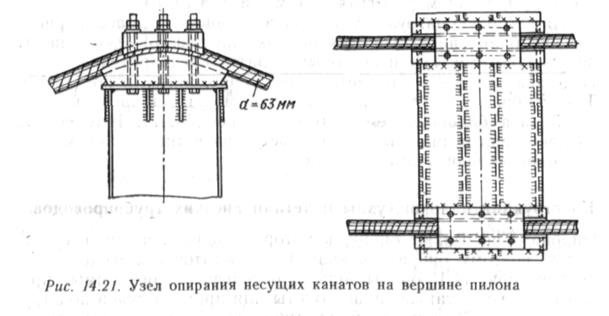

Это достигается опиранием каната по круглой поверхности радиусом 50—70 см.

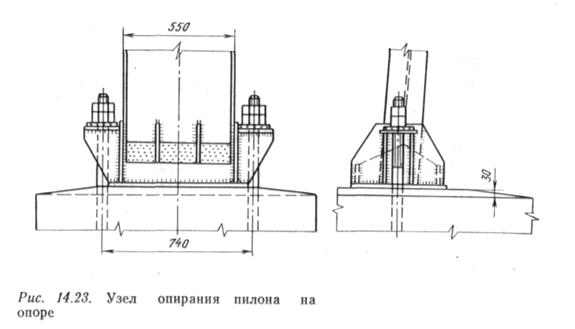

Опирание пилона на опору можст быть выполнено в форме Іпарнира соверіпснного (рис. 14.22, а) или несовсрпіснного типа (рис. 14.22, б), а также с жестким закреплснием (рис. 14.23). Как несущие, так и ветровые канаты или оттяжки крепятся в анкерных опорах. При расчете этих опор учитывают удерживающую силу грунта, включая и присос.

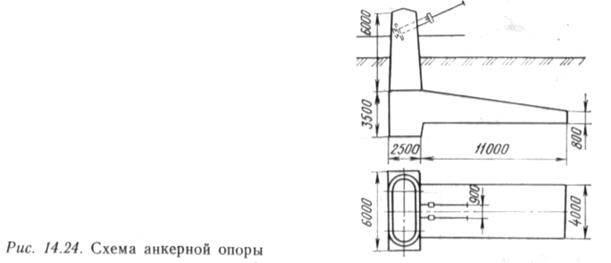

Одна из конструктивных схем анкерной опоры изображсна на рис. 14.24. Анкерные опоры могут быть выполнены и в виде железобетонных, хорошо армированных плит (коэффициент армирования до 3%), заглубленных в грунт (рис. 14.25). Несущая способность таких опор определяется в основном пассивным отпором грунта и присосом (для временных нагрузок).

Узлы крепления (подвесного трубопровода) изображены на рис. 14.26 (двухтрубный персход). Здесь же на трубах виден пешеходный мостик. Концы несущих канатов заделывают в специальный стальной стакан и заливают их цинком (рис. 14.27). Перед заливкой проволоки каната расплетаются, чем обеспсчиваются полное захватывание их расплавленным цинком при заливке и высокая надежность заделки. Тсмпература заливае-мого цинка 430—450° С.
