Керування масштабом часу





Поле керування горизонтальним розгорненням (масштабом часу) служить для завдання масштабу горизонтальної вісі осциллографа при спостереженні напруги на входах каналів А і В у залежності від часу. Часовий масштаб задається в с/поділ, мс/поділ, мкс/поділ, нс/поділ (s/div, ms/div, ms/div, ns/div відповідно). Величина одного розподілу може бути установлена від 0.1 нс до 1с. Масштаб може дискретно зменшуватися на один крок при щиглику мишею на кнопці праворуч від поля і збільшуватися при щиглику на кнопці .

Щоб одержати зручне для спостереження зображення на екрані осциллографа, встановіть масштаб часу таким чином, щоб ціна двох розподілів на горизонтальній вісі приблизно дорівнювала б величині, назад пропорційній частоті досліджуваного сигналу, тобто складала би період сигналу.

! Наприклад: Якщо Ви хочете досліджувати сигнал з частотою 1 KHz, встановіть масштаб часу рівним 0.05 тs.

За допомогою кнопок , розташованих у полі рядка X POS, можна дискретно зсувати початок осциллограми по горизонтальній вісі.

У цьому ж полі розташовані три кнопки: Y/T, А/B, B/А, що дозволяють задавати вид залежності відображуваних сигналів. При натисканні на кнопку Y/T по вертикальній осі відкладається напруга, по горизонтальній вісі – час, при натисканні на кнопку А/B по вертикальній вісі відкладається амплітуда напруги на вході каналу А, по горизонтальній вісі – каналу В і при натисканні на кнопку В/А навпаки. При цьому масштаб вісей визначається установками відповідних каналів. У режимах А/В и В/А можна спостерігати частотні і фазові зсуви (фігури Ліссажу), петлі гістерезиса, вольтамперні характеристики і т.д.



Керування каналами А і B

Дві нижніх частини панелі осциллографа є полями керування відображенням сигналів, поданих на входи каналів A і B відповідно.

Верхнє вікно в полі дозволяє керувати масштабом вісі відображуваної напруги по вертикальній або горизонтальній вісі. Ціна розподілу може дискретно установлюватися від 10mv/div до 5 Kv/div. Масштаб для кожної вісі встановлюється окремо. Щоб одержати зручне для роботи зображення на екрані осциллографа перед початком эксперимента, встановіть масштаб, що відповідає очікуваній напрузі.



! Наприклад: При подачі на вхід змінного сигналу амплітудою 3 вольти встановіть масштаб вертикальної вісі Y 1V/div.

Нижче розташоване поле, що дозволяє дискретно зсувати вісь X нагору або вниз. Для того, щоб розлучити зображення від каналів А і В, скористайтеся зсувом по вісі Y (Y POS) для одного або двох каналів.

Три нижні кнопки реалізують різні режими роботи входу осциллографа по входу. Режим роботи осциллографа з закритим входом встановлюється натисканням на кнопку АС. У цьому режимі на вхід не пропускається постійна складова сигналу. При натисканні на кнопку DC осциллограф переходить у режим з відкритим входом. У цьому режимі на вхід осциллографа пропускається як постійна, так і перемінна складового сигналу. При натисканні на кнопку 0 вхід осциллографа з'єднується з загальним виводом осциллографа, що дозволяє визначити положення нульової оцінки по вісі Y.



Керування синхронізацією

Верхнє праве поле керування TRIGGER визначає момент початку відображення осциллограми на екрані осциллографа. Кнопки в рядку EDGE задають момент запуску осциллограмми по фронту або по зрізу імпульсу на вході синхронізації. Поле LEVEL дозволяє задавати рівень, при перевищенні якого відбувається запуск осциллограми.

Значення рівня можна зрушити на 3 розподіли вниз або нагору.
Осциллограф має чотири режими синхронізації:

1. Автоматичний режим (AUTO) – запуск осциллограмми проводиться автоматично при підключенні осциллографа до схеми або при її ввімкнені. Коли "промінь" доходить до кінця екрана, осциллограма знову прописується з початку екрана (новий екран).

2. Режими запуску по входу "А" або "B", у яких сигналом, що запускає, є сигнал, що надходить на відповідний вхід.

3. Режим "Зовнішній запуск" (EXT – external). У цьому випадку сигналом запуску є сигнал, що подається на вхід синхронізації.

! Порада: Якщо Ви не бачите сигналу на осциллографі або сигнал слабкий – натисніть кнопку AUTO.

Розширена модифікація осциллографа

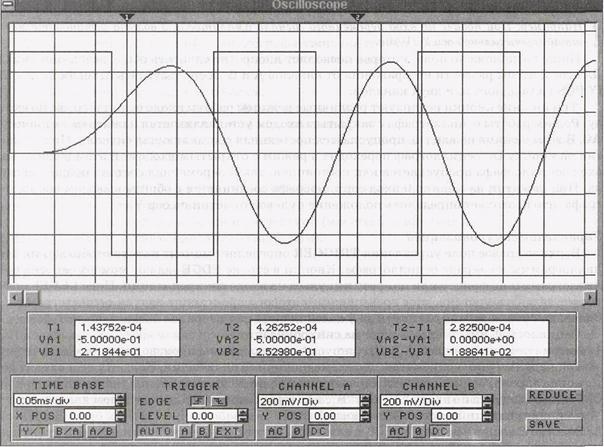

Натискання клавіші ZOOM на панелі простої моделі відкриває вікно розширеної моделі осциллографа. Панель розширеної моделі осциллографа на відміну від простої моделі розташована під екраном і доповнена трьома інформаційними табло, на які виводяться результати вимірів. Крім того, безпосередньо під екраном знаходиться лінійка прокручування, що дозволяє спостерігати будь-який часовий відрізок процесу від моменту включення до моменту вимикання схеми. По суті, розширена модель осциллографа це зовсім інший прилад, що дозволяє набагато зручніше і більш точно проводити числовий аналіз процесів.

На екрані осциллографа розташовані два курсори, що позначаються 1 і 2, за допомогою яких можна вимірити миттєві значення напруг у будь-якій точці осциллограмми. Для цього просто перетягніть мишею курсори за трикутники в їхній верхній частині в необхідне положення. Координати точок перетинання першого курсору з осциллограммами відображаються на лівому табло, координати другого курсору — на середньому табло. На правому табло відображаються значення різниць між відповідними координатами першого і другого курсорів. Результати вимірів, отримані



за допомогою розширеної моделі осциллографа, можна записати у файл. Для цього натисніть кнопку Save (Зберегти) і в діалоговому вікні введіть ім'я файлу. Файлові привласнюється розширення *.scp. Воно являє собою текстовий файл у ASCII кодах, у якому записані дані про значення напруг у точках підключення осциллографа через інтервал часу, що дорівнює масштабові горизонтального розгорнення.

Щоб повернутися до колишнього зображення осциллографа – натисніть клавішу REDUCE, що розташована в правому нижньому куті.







Боде-плоттер (Графобудівник)





Боде-плоттер використовується для одержання: амплітудно-частотних (АЧХ) і фазо-частотних (ФЧХ) характеристик схеми.

Боде-плоттер вимірює відношення амплітуд сигналів у двох точках схеми і фазо­вий зсув між ними. Відношення амплітуд сигналів може вимірятися в децибелах. Для виміру Боде-плоттер генерує власний спектр частот, діапазон якого може задаватися при настроюванні приладу. Частота будь-якого змінного джерела в досліджуваній схемі ігнорується, однак схема повинна включати яке-небудь джерело змінного струму.

На схему виводиться зменшене зображення плоттера.













Боде-плоттер має чотири затискачі: два вхідних (IN) і два вихідних (OUT).

Для виміру відношення амплітуд або фазового зсуву потрібно підключити додатні виводи входів IN і ОUТ (ліві виводи відповідних входів) до досліджуваних точок, а два інших виводи заземлити.

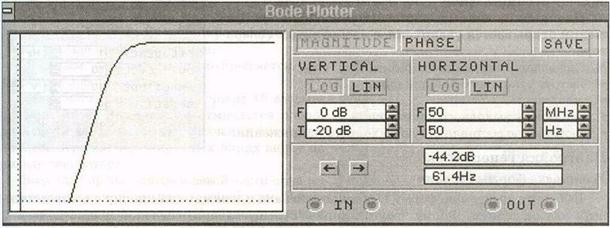

При подвійному щиглику мишею по зменшеному зображенню Боде-плоттера відкривається його збільшене зображення.

Верхня панель плоттера Режим (MODE) задає вид одержуваної характеристики: АЧХ або ФЧХ. Для одержання АЧХ натисніть кнопку MAGNITUDE, для одержання ФЧХ – кнопку PHASE.

Ліва панель керування (VERTIKAL) задає:

· початкове (I – initial) і кінцеве (F – final ) значення параметрів, що відкладаються по вертикальній вісі,

· вид шкали вертикальної осі – логарифмічна (LOG) або лінійна (LIN).

Права панель керування (HORIZONTAL) набудовується аналогічно.

При одержанні АЧХ по вертикальній вісі відкладається відношення напруг:

· у лінійному масштабі від 0 до 10Е9;

· у логарифмічному масштабі від -200d до 200d.

При одержанні ФЧХ по вертикальній вісі відкладаються градуси, – від -720° до 720°. По горизонтальній вісі завжди відкладається частота в Герцах або в похідних одиницях.

На початку горизонтальної шкали розташований курсор. Його можна переміщати натисканням на кнопки із стрілками, розташованими праворуч від екрану, або "тягти" за допомогою миші. Координати точки перетинання курсору з графіком характеристики виводяться на інформаційних полях внизу праворуч.

За допомогою Боде-плоттера неважко побудувати топографічну діаграму на ком­плексної площини для будь-якої схеми.







Функціональний генератор





Генератор є ідеальним джерелом напруги, що виробляє сигнали синусоїдальної, прямокутної або трикутної форми.

На екран виводиться зменшене зображення генератора.













Середній вивід генератора при підключенні до схеми забезпечує загальну точку для відліку амплітуди змінної напруги. Для відліку напруги щодо нуля загальний вивід заземлюють. Крайні правий і лівий виводи – для подачі змінної напруги на схему. Напруга на правому вивода змінюється в позитивному напрямку щодо загального вивода, напруга на лівому виводі – у негативному.

Подвійним щигликом миші на зменшеному зображенні відкривається збільшене зображення генератора. Можна задати наступні параметри:

· частоту вихідної напруги,

· шпаруватість,

· амплітуду вихідної напруги,

· постійну складову вихідної напруги.
