Вольтметр

Вольтметр використовується для виміру змінної і постійної напруги. Виділена товстою лінією сторона прямокутника, що зображує вольтметр, відповідає негативній клемі.

Подвійним щигликом миші на зображенні вольтметра відкривається діалогове вікно для зміни параметрів вольтметра:

· виду вимірюваної напруги;

· величини внутрішнього опору.

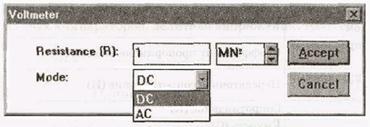

Діалогове вікно приведене нижче на малюнку.

Величина внутрішнього опору вводиться з клавіатури в рядку Resistance, вид вимірюваної напруги (опція Mode) вибирається із списку.

При вимірі змінної синусоїдальної напруги (АС) вольтметр буде показувати діюче значення напруги U_Д, яке визначається за формулою:

де Um – амплітудне значення напруги.

Внутрішній опір вольтметра 1МОм, установлений за замовчуванням, у більшості випадків робить на стільки малий вплив на роботу схеми, що ним можна знехтувати. Його значення можна змінити, однак використання вольтметра з дуже високим внутрішнім опором у схемах з низьким вихідним імпедансом може привести до математичної помилки під час моделювання роботи схеми.

! Примітка: Як вольтметр можна використовувати мулътиметр.

Відзначимо, що вольтметр у сполученні з підблоками, приведеними на мал. 1.3 (схема на малюнку відповідає схемі з файлу math.ca4, що поставляється з програмою Electronics Workbench і знаходиться в каталозі Samples), може використовуватися як вимірювач потужності, енергії, заряду й інших величин, що обчислюються за формулами, приведеним на малюнку. При цьому вольтметр вимірює напругу, пропорційну значенню вимірюваної величини. Неважко сконструювати підблоки так, щоб показання вольтметра прямо відповідали значенню вимірюваної величини.

Мал. 1.3
