Осциллограф









Осциллограф, імітуємий програмою Workbench, являє собою аналог двопроменевого запам'ятовуючого осциллографа і має дві модифікації: просту і розширену. Розширена модифікація по своїх можливостях наближається до кращих цифрових запам'ятовуючих осциллографів. Через те, що розширена модель займає багато місця на робочому полі, рекомендується починати дослідження простою моделлю, а для докладного дослідження процесів використовувати розширену модель. Ви можете підключити осциллограф до уже ввімкненої схеми або під час роботи схеми переставити виводи до інших точок – зображення на екрані осциллографа зміниться автоматично.

У ході аналізу роботи схеми нерідко виникає необхідність сповільнити процес моделювання, щоб на екрані осциллографа було зручно візуально сприймати інформацію. Це необхідно, наприклад, при дослідженні перехідних процесів або коли в ході експерименту потрібно переключити ключ у визначений момент. Для цього потрібно збільшити кількість розрахункових точок на цикл. Це можна зробити, вибравши пункт Analysis Options у меню Circuit і установивши в рядку Time domain points per cycle необхідне значення (зазвичай досить 5000 точок). За замовчуванням кількість точок дорівнює 100.

Полегшити аналіз осциллограмм може включення режиму Pause after each screen (Пауза після кожного екрана). У цьому режимі розрахунок схеми зупиняється після того, як промінь осциллографа проходить весь екран. Це часто буває необхідним при затрудненнях із синхронізацією зображення на екрані осциллографа. Щоб продовжити розрахунок схеми, виберіть пункт Resume (Продовжити) меню Circuit або натисніть клавішу F9 на клавіатурі.

Зупинити процес розрахунку схеми в будь-який момент часу можна натисканням клавіші F9 або вибором пункту Pause (Пауза) у меню Circuit. Продовжити розрахунок можна повторним натисканням клавіші F9 або вибором пункту Resume меню Circuit. Натискання кнопки “Пуск” у правому верхньому куті екрана припиняє розрахунок схеми.

На схему виводиться зменшене зображення осциллографа, загальне для обох модифікацій. На цьому зображенні мається чотири вхідних затискачі:



Верхній правий затискач – загальний (вивід називають загальним тому, що потенціал на ньому є загальною точкою, відносно якої осциллограф вимірює напругу. Зазвичай цей вивід заземляють, для того, щоб осциллограф вимірював напругу відносно нуля. Тому на панелі осциллографа цей вивід позначений “ground”).

Нижній правий – вхід синхронізації, його призначення буде розглянуто нижче.

Лівий і правий нижні затискачі являють собою відповідно вхід каналу А (channel А) і вхід каналу В (channel B).

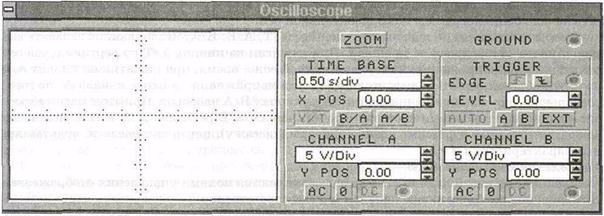

Подвійним щигликом миші по зменшеному зображенню відкривається зображення передньої панелі простої моделі осциллографа з кнопками керування, інформаційними полями й екраном. Нижче приведений відповідний малюнок.





Вивід називають загальним тому, що потенціал на цьому виводі є загальною точкою, щодо якої осциллограф вимірює напругу. Зазвичай цей вивід заземлюють, щоб осциллограф вимірював напругу щодо нуля. Тому на панелі осциллографа цей вивід позначений “ground”.
