Условные обозначения и правила выполнения





1. Общие положения.

1.1. Схемы алгоритмов, программ, данных и систем состоят из имеющих заданное значение символов, краткого пояснительного текста и соединяющих линий.

1.2. Схемы могут использоваться на различных уровнях детализации, причем число уровней зависит от размеров и сложности задачи обработки данных. Уровень детализации должен быть таким, чтобы различные части и взаимосвязь между ними были поняты в целом.

1.3. В настоящем стандарте определены символы, предназначенные для использования в документации по обработке данных, и приведено руководство по условным обозначениям для применения их в схемах программ.

1.4. В стандарте используются следующие понятия:

· Основной символ – символ, используемый в тех случаях, когда точный тип (вид) процесса или носителя данных не известен или отсутствует необходимость в описании фактического носителя данных.

· Специфический символ – это символ, используемый в тех случаях, когда известен точный тип (вид) процесса или носителя данных или когда необходимо описать фактический носитель данных.

· Схема – графическое представление определения, анализа или метода решения задачи, в котором используются символы для отображения операций, данных, потока, оборудования и т.д.

2. Описание схем.

2.1. Схема программы.

2.1.1. Схемы программ отображают последовательность операций в программе.

2.1.2. Схема программы состоит из:

· символов процесса, указывающих фактические операции обработки данных (включая символы, определяющие путь, которого следует придерживаться с учетом логических условий);

· линейных символов, указывающих поток управления;

· специальных символов, используемых для облегчения написания и чтения схемы.

3. Описания символов.

3.1. Символы процесса.

3.1.1. Основные символы процесса:



3.1.1.1. Процесс



Символ отображает функцию обработки данных любого вида (выполнение определенной операции или группы операций) приводящее к изменению значения, формы или размещения информации, или к определению, по какому из нескольких направлений потока следует двигаться.



3.1.2. Специфические символы процесса.

3.1.2.1. Предопределенный процесс.



Символ отображает предопределенный процесс, состоящий из одной или нескольких операций, или шагов программы, которые определены в другом месте (в подпрограмме, модуле).



3.1.2.2. Подготовка.



Символ отображает модификацию команды или группы команд с целью воздействия на некоторую последующую функцию (установка переключателя, модификация индексного регистра или инициализация программы).



3.1.2.3. Решение.



Символ отображает решение или функцию переключательного типа, имеющую один вход и ряд альтернативных выходов, один и только один из которых может быть активизирован после вычисления условий, определенных внутри этого символа. Соответствующие результаты вычисления могут быть записаны по соседству с линиями, отображающими эти пути.

3.1.2.4. Параллельные действия.

Символ отображает синхронизацию двух или более параллельных операций.

Пример:



Процессы [C, D, E] не могут начаться до тех пор, пока не завершится процесс [A]. Аналогично процесс [F] должен ожидать завершение процессов [B, C, D], однако процесс [C] может начаться и/или завершиться прежде, чем соответственно начнется и/или завершится процесс [D].



3.1.2.5. Граница цикла.



Символ, состоящий из двух частей, отображает начало и конец цикла. Обе части символа имеют один и тот же идентификатор; условия для инициализации приращения, завершение и т.д. помещаются внутри символа в начале или в конце, в зависимости от расположения операции, проверяющей условие.

Пример:





3.2. Символы линий.

3.2.1. Основной символ линий.



3.2.1.1. Линия.



Символ отображает поток данных или управления. При необходимости или повышения удобочитаемости могут быть добавлены стрелки-указатели.



3.2.2. Специфические символы линий.



3.2.2.1. Пунктирная линия.



Символ отображает альтернативную связь между двумя или более символами. Кроме того, символ используют для объединения аннотированного участка.



Если один из ряда альтернативных выходов используется в качестве входа в процесс, либо когда выход используется в качестве входа в альтернативные процессы, эти символы соединяются пунктирными линиями.

Пример:





3.3. Специальные символы.



3.3.1. Соединитель.



Символ отображает выход в часть схемы и вход из другой части этой схемы и используется для обрыва линии и продолжении ее в другом месте. Соответствующие символы-соединители должны содержать одно и то же уникальное обозначение.



3.3.2. Терминатор.



Символ обозначает выход во внешнюю среду и вход из внешней среды (начало или конец схемы программы, внешнее использование и источник или пункт назначения данных).



3.3.3. Комментарий.

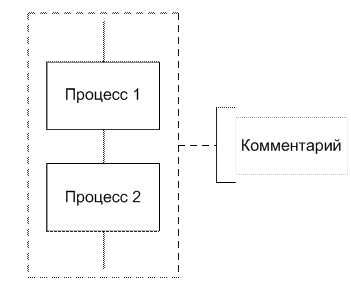

Символ используют для добавления отличительных комментариев или пояснительных записей в целях объяснения или примечаний. Пунктирные линии в символе комментария связаны с соответствующим символом или могут обводить группу символов. Текст комментария или примечания должен быть помещен около ограничивающей фигуры.




Пример:



3.3.4. Пропуск.



Символ (…) используют в схемах для отображения пропуска символов или группы символов, в которых не определены ни тип, ни число символов. Символ используют только в символах линий или между ними. Он применяется главным образом в схемах, изображающих общее решение с неизвестным числом повторений.



Пример:





4. Правила применения символов и выполнения схем.

4.1. Правила применения символов.

4.1.1. Символ предназначен для графической идентификации, которую он отображает, независимо от текста внутри этого символа.

4.1.2. Символы в схеме должны быть расположены равномерно. Следует придерживаться разумной длины соединений и минимального числа данных линий.

4.1.3. Большинство символов задумано так, чтобы дать возможность включения текста внутри символа. Формы символов установлены настоящим стандартом, должны служить руководством для фактически используемых символов. Не должны изменяться углы и другие параметры, влияющие на соответствующую форму символа. Символы должны быть по возможности одного размера. Символы могут быть вычерчены в любой ориентации, но по возможности предпочтительней является горизонтальная ориентация. Зеркальное изображение формы символа обозначает одну и ту же функцию, но не является предпочтительным.

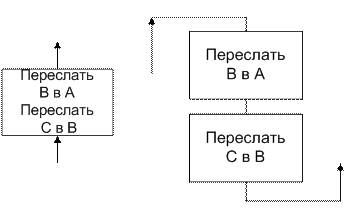

4.1.4. Минимальное количество текста, необходимое для понимания форм данного символа, следует помещать внутри одного символа. Текст для чтения должен записываться слева направо и сверху вниз независимо от направления потока.



Пример:



Если объем текста, помещаемого внутри символа, превышает его размеры, то следует использовать символ комментария. Если использования символа комментария может запутать или разрушить ход схемы, текст следует помещать на отдельном листе и давать перекрестную ссылку на символ.

4.1.5. В схемах может использоваться идентификатор символов. Это связанный с данным символом идентификатор, который определяет символ для использования в справочных целях в других элементах документации (например, в листинге программы). Идентификатор символа должен располагаться слева над символом.



Пример:



4.1.6. В схемах может использоваться описание символов - любая другая информация, например, для отображения специального применения символа с перекрестной ссылкой, или для улучшения понимания функции как части схемы. Описание символа должно быть расположено справа над символом.




Пример:





4.1.7. В схемах может использоваться подробное представление, которое обозначается с помощью символа с полосой для процесса или данных. Символ с полосой указывает, что в этом же комплекте документации в другом месте имеется более подробное представление. Символ с полосой представляет собой любой символ, внутри которого в верхней части проведена горизонтальная линия. Между этой линией и верхней линией символа помещен идентификатор, указывающий на подробное представление данного символа. В качестве первого и последнего символа подробного представления должен быть использован символ указателя конца. Первый символ указателя конца должен содержать ссылку, которая имеется также в символе с полосой.



Символ с полосой.





Подробное представление.





4.2. Правила выполнения соединений.

4.2.1. Потоки данных показываются линиями. Направление потока слева направо и сверху вниз считается стандартным. В случаях, когда необходимо внести большую ясность в схему (например, при соединениях), на линиях используются стрелки. Если поток имеет направление, отличное от стандартного, стрелки должны указывать это направление.

4.2.2. В схемах следует избегать пересечения линий. Пересекающиеся линии не имеют логической связи между собой, поэтому изменения направления в точках пересечения не допускаются.



Пример:





4.2.3. Две или более входящие линии могут объединяться в одну исходящую линию. Если две или более линии объединяются в одну линию, место объединения должно быть смещено.



Пример:





4.2.4. Линии в схемах должны подходить к символу либо слева, либо сверху, а исходить либо справа, либо снизу. Линии должны быть направлены к центру символа.

4.2.5. При необходимости линии в схемах следует разрывать для избежания излишних пересечений или слишком длинных линий, а также, если схема состоит из нескольких страниц. Соединитель в начале разрыва называется внешнем соединителем, а в конце разрыва - внутренним соединителем.

4.2.6. Ссылки к страницам могут быть приведены совместно с символом комментария для их соединителей.



Пример:







4.3.1. Специальные условные обозначения.

4.3.1.1. Несколько выходов.

4.3.1.1.1. Несколько выходов из символов следует показывать:

· несколькими линиями от данного символа к другим символам;

· одной линией от данного символа, которая затем разветвляется в соответствующее число линий.



Пример:





4.3.1.2. Каждый вход из символа должен сопровождаться соответствующими значениями условий, чтобы показать логический путь, который он представляет с тем, чтобы эти условия и соответствующие ссылки были идентифицированы.



Пример:
