Обозначение резьбы





По условному изображению резьбы невозможно определить тип резьбы и ее условные параметры, поэтому ГОСТ на резьбу предусматривает условные обозначения, в которых указывают тип резьбы, наружный диаметр, шаг, ее допуск, направление и число заходов. По ГОСТ 2.311-68 обозначение резьбы, кроме трубных – цилиндрической и конической, относят к наружному диаметру и проставляют над размерной линией, на ее продолжении или на полке линии-выноски.

Обозначение стандартной резьбы:




- метрическая резьба, в обозначение входит буква М, значение наружного диаметра, а также значение мелкого шага ( крупный шаг не обозначают).



Рисунок 35



Примеры обозначения метрической резьбы показаны на рисунке 35. М20 – наружный диаметр резьбы 20мм, с крупным шагом, правая; то же с мелким шагом 1мм – М20х1. Для левой резьбы после условного обозначения ставят буквы LH – М20х1LH.

- трубную цилиндрическую резьбу обозначают буквой G. В обозначение входит номинальный размер резьбы в дюймах – величина условная, так как ее значение не отвечает внешнему диаметру резьбы, а примерно равно величине так называемого условного прохода трубы – Dу (внутренний диаметр трубы).

Пример: трубная резьба G1 имеет d=33,249мм, а величина диаметра условного прохода трубы Dy = 25мм, правая.




G¾ LH – левая резьба, с условным проходом трубы ¾ дюйма. Примеры условного обозначения показаны на рисунке 36;

Рисунок 36






- трубную коническую резьбу обозначают буквой R(наружная) и буквами Rс (внутренняя) с указанием номинального диаметра резьбы (дюймы), как показано на рисунке 37.

Рисунок 37



Пример: R ¾ или R ¾ LH – наружная, левая

Rc ¾– внутренняя, правая

Rс ¾ LH – внутренняя левая;

- трапецеидальную резьбу обозначают T r , наружный диаметр резьбы (мм), шаг (мм). Обозначение показано на рисунке 38;

Пример: Tr 40 x 6 LH – наружный диаметр резьбы 40мм, шаг 6мм, однозаходная, левая.






Tr 40 x 18(P6) – наружный диаметр резьбы 40мм, трехзаходная с шагом 6мм, ход 18мм (3 х 6 = 18), правая;

Рисунок 38



- упорная резьба – обозначают буквой S, значение наружного диаметра резьбы (мм) и шага (мм), буквами LH – для левой резьбы; значение хода для многозаходной резьбы (в скобках проставляется условное обозначение шага – буква Р и значение шага, мм­). Обозначение показано на рисунке 39.

Пример: S 80 x 16 – наружный диаметр резьбы 80мм, шаг 16мм, однозаходная




S 80 x 32 (P16) LH – d=80мм, двухзаходная, со значением хода 32, шаг 16мм, левая;

Рисунок 39 Рисунок 40



- специальная – резьба обозначается неодинаково. Если резьба имеет стандартный профиль, но размеры d и P отличны от принятых по стандарту, то к обозначению резьбы добавляют буквы Cn, на рисунке 40.

Пример: Cn.M64x5

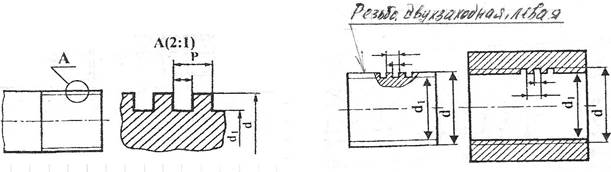

Если резьба имеет нестандартный профиль, например прямоугольный, то его выполняют в увеличенном масштабе на выносном элементе, рисунок 41, или выполняют профиль на разрезах, рисунок 42. На изображениях проставляют размеры всех необходимых параметров резьбы.




Рисунок 41 Рисунок 42
