Пояснения к обозначению документов





Структура обозначения конструкторских документов может быть представлена в следующем виде

1 2 3 4 5

ХХ. ХХ. ХХ. ХХ. ХХ

1 – условное обозначение учебного документа (ЛР, ПР – лабораторная, практическая работы, КП, КР – курсовые проект, работа, ДП – дипломный проект), раздела изучаемой дисциплины в инженерной графике (ГЧ, ПЧ, МЧ – геометрическое, проекционное, машиностроительное черчение);

2 – вариант, шифр;

3 – номер сборочной единицы;

4 – номер детали;

5 – буквенное или буквенно-цифровое обозначение чертежа, например;

ВО – Вид общий

СБ – Сборочный чертеж

ПЗ – Пояснительная записка

Э1 – Электрическая структурная схема

Э3 – Электрическая принципиальная схема.

Структуру обозначения использовать при обозначении чертежей контрольной работы.

Например, для 15 варианта:

- обозначение чертежа модели на листе 3 – МЧ. 15. 00. 01, изображенного на рисунке 29.

- обозначение эскиза детали на листе 4 – МЧ. 15. 00. 02, изображенного на рисунке 55, одинаково с обозначение рабочего чертежа той же детали, изображенного на рисунке 56;

- обозначение сборочного чертежа болтового соединения МЧ. 15. 01. 00. СБ, изображенного на рисунке 62;

- обозначение чертежа электрической принципиальной схемы изображенной на рисунке 73 - МЧ. 15. 00. 00. Э3


Рисунок 55 – Образец листа 4 «Эскиз детали»

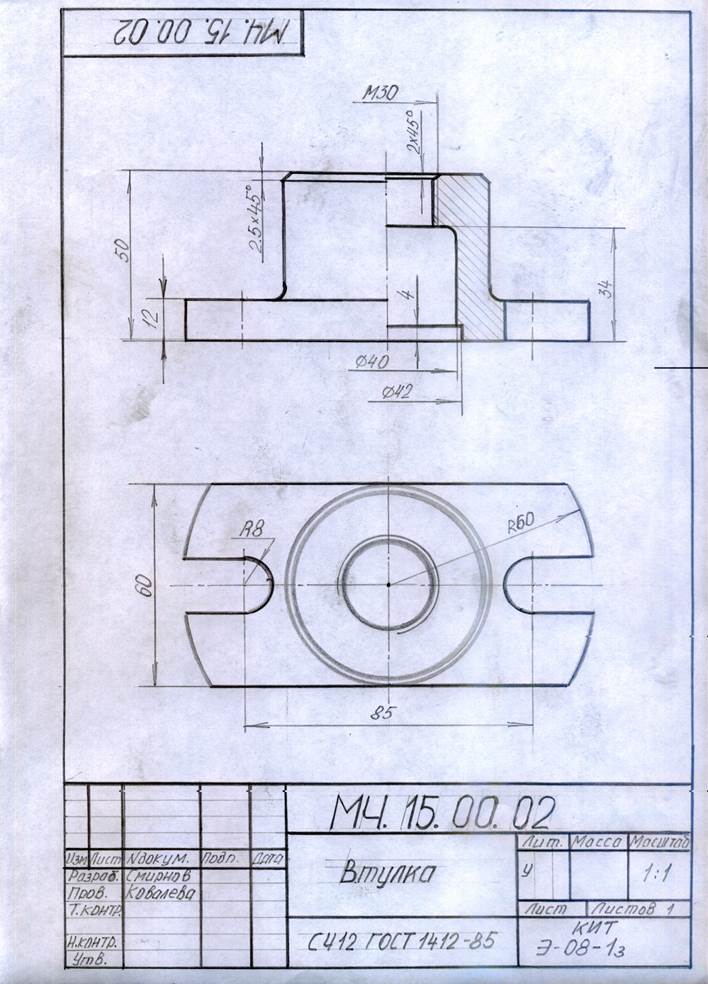

Рисунок 56 – Образец листа 5 «Рабочий чертеж детали»

Рабочий чертеж детали – это конструкторский документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля. Рабочий чертеж детали будет отличаться от ее эскиза тем, что изображения на нем выполнены в масштабе по ГОСТ 2. 302 - 68 (1:1, 1:2, 2:1, и т.д. в зависимости от размеров детали) и что чертеж выполняют на чертежной бумаге - ватман.

Лист 5

Содержание листа. На листе 5 выполняется рабочий чертеж детали по эскизу детали (лист 4). Образец листа 5 приведен на рисунке 56.

Цель задания: составить рабочий чертеж детали по эскизу; научить пользоваться стандартами ЕСКД. Эта работа является контролем качества эскиза, составленного при выполнении листа 4.
