Преобразователь температура – частота







S = 10 кГц/С

= 0.3 С - точность

t = 0 100 - диапазон



Термометр на МС ICL7106 (372ПВ3)







Вторичные приборы для измерения температуры.



К вторичным приборам относят:

1. Милливольтметры.

2. Логометры.

3. Автоматические потенциометры.

4. Автоматические мосты.

5. Дополнительные устройства.

6. Нормирующие устройства.

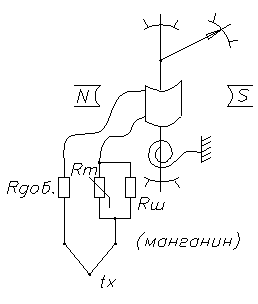

Милливольтметры служат для измерения напряжения различных источников ЭДС к которым относятся термопары и радиационные пирометры. Принцип действия основан на взаимодействии 2-ух магнитных полей, т. е. на рамку помещенную в магнитное поле действует вращающий момент. Для г.ч. величина тока протекающего через рамку зависела бы только от ЭДС источника. Сопротивления соединительных проводов должно быть строго постоянным. Для подгонки сопротивления соединительной линии до величины указанной на шкале прибора служит подгоночная катушка, которую включают последовательно с источником ЭДС (обычно 5 или 15 Ом). Кроме того, для компенсации влияния изменения температуры окружающей среды на показания милливольтметра в цепь рамки включают терморезистор с отрицательным ТКС.



В промышленности: Ш4541, М4500, М4501, МВУ, КИТУ





Логометры служат для измерения электрического сопротивления. Принцип действия основан на взаимодействии 2-ух магнитных полей: поля созданного постоянным магнитом и поля созданного электрическим током, который протекает через проводник, помещенный в поле постоянного магнита. Подвижная система состоит из двух скрещенных и жестко скрепленных друг с другом рамок, которые могут поворачиваться в зазоре постоянного магнита. При этом протекающие через рамки токи создают свои магнитные поля, которые взаимодействуют с полем постоянного магнита и создают вращающие моменты, под действием которых рамки поворачиваются до тех пор, пока моменты не уравновесятся.



Ш6900

ЛР – 64 - 02

Автоматические потенциометры предназначены для измерения ЭДС. Принцип действия основывается на том, что неизвестную ЭДС сравнивают с падением напряжения на реохорде. В качестве опорного источника ЭДС берут источник с очень высоким классом точности. Например, нормальный элемент, при этом точность всего прибора определяется точностью опорного напряжения. В момент компенсации неизвестный и известный ЭДС прибор не потребляет тока, т.е. обладает бесконечно большим сопротивлением.







КСП 1,2,3....



Автоматические мосты предназначены для измерения сопротивления, термометров сопротивления.
