Методы повышения запаса устойчивости





Общими методами повышения запаса устойчивости, те динамической точности являются:

  1. Демпфирование с подавлением высоких частот
  2. Демпфирование с подавлением средних частот
  3. Демпфирование с подавлением низких частот или эквивалентным поднятием высоких
  4. Демпфирование с введением дополнительных фазовых сдвигов

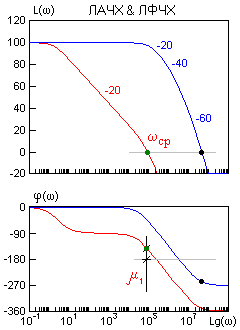

Демпфирование с подавлением высоких частот

Применяется сдержанно, поскольку при сохранении точности существенны потери в быстродействии - режется полоса пропускания.

Реализуется:

  1. C помощью апериодического звена с большой постоянной времени T 0 - только для точных статических систем T 0 ³ K T 1 (подобный тип коррекции в ОУ).
  2. C помощью пассивного интегрирующего звена - для систем имеющих участок ЛАЧХ с наклоном -20 дБ/дек вблизи частоты единичного усиления (среза) wср, на которой наклон может составлять -40, -60,.. дБ/дек.

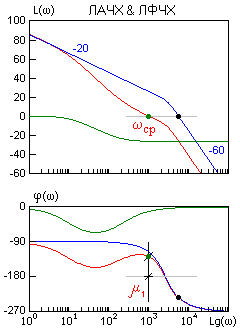

Демпфирование с подавлением средних частот

Применяется наиболее часто, поскольку позволяет сохранить точность САР и полосу пропускания (быстродействие). Реализуется с помощью пассивного интегро-дифференцирующего звена. Позволяет успешно корректировать ЛАЧХ с наклоном -40 дБ/дек. Однако корректирующее звено вносит дополнительные отрицательные фазовые сдвиги в НЧ области.

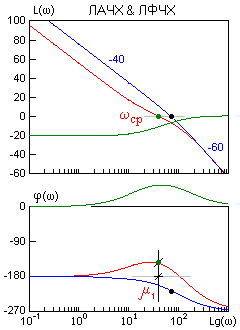

Демпфирование с подавлением низких частот или эквивалентным поднятием высоких

Применяется ограниченно, поскольку без восстановления коэффициента усиления в области низких частот, падает точность, а поднятие верхних частот расширяет полосу пропускания и увеличивает шумы в системе.

Реализуется с помощью пассивного дифференцирующего звена, которое не дает дополнительных отрицательных фазовых сдвигов в области низких частот и позволяет успешно корректировать ЛАЧХ с наклоном -40 дБ/дек. Компенсировать же падение коэффициента усиления D K = T 3 / T 4 можно, если только наклон -40 дБ/дек после частоты среза wср сохраняется более одной декады.
