Автоматическое устройство для сортировки рыб (AFGM 0101)

(рис. 29). Основные характеристики сортировочного устройства:

- осуществляет сортировку рыб на три размерные группы с 10 до 600 г;

- регулируемый угол наклона устройства;

- сортировочные элементы состоят из вращающихся роликов из нержавеющей стали;

- ролики вращаются на шарообразных подшипниках и приводятся в движение электродвигателем;

Рисунок 29. Автоматическое устройство для сортировки рыб (AFGM 0101)

- угол наклона и расстояние между сортирующими роликами, регулируются;

- загрузочный ковш, камеры отсортированной рыбы, кожухи роликов сделаны из стеклопластика, что уменьшает вес устройства и облегчает содержание их в чистоте;

- рыба на каждом этапе сортировки омывается водой, количество которой можно регулировать при помощи кранов;

- устройство снабжено пневматическими колесами, благодаря чему один человек может свободно передвигать.

Предметы для сортировки рыбы (рис.30).

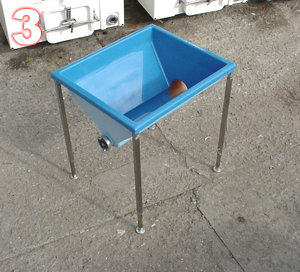

Лоток для переноски рыбы Стол для сортировки рыбы

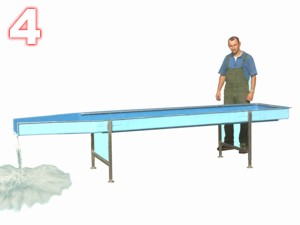

Накoпитeль oтсортировaннoй рыбы Длинный стол для сортировки

рыбы

Рисунок 30. Предметы для сортировки рыбы

Для перегрузки рыбы в ряде стран успешно используются вакуумные и центробежные насосы (рис.31).

Рисунок 31. Рыбонасос с дозирующей приставкой:

1 - рыбоуловитель; 2 - сетной концентратор; 3 - наклонная дорожка; 4 - вертикальная перегородка; 5 сетчатый раструб на заборном сопле; 6 - раздвижная труба; 7 - узел механического выдвижения трубы; 8-рыбонасос; 9 – водослив.

Основным недостатком насосов является отсутствие вих конструкции узлов концентрации рыбы к соплу и дозирования подачи ее в насос. В результате насосы перекачивают либо воду без рыбы, либо очень концентрированную пульпу, что приводит к механическим повреждениям рыбы.

Технические данные: размеры: 3,2м х 1,0м х 1,2м; вес: 170 кг; потребление воды: прим. 5л/сек, электропитание 1 фаз. 220в или 3 фаз. 380 в; потребляемая мощность: 200в.

При облове мальковых прудов трудоемкой работой является подсчет перегружаемой молоди (рис.32). Для этих целей можно изготовить специальный малогабаритный переносной комплект.

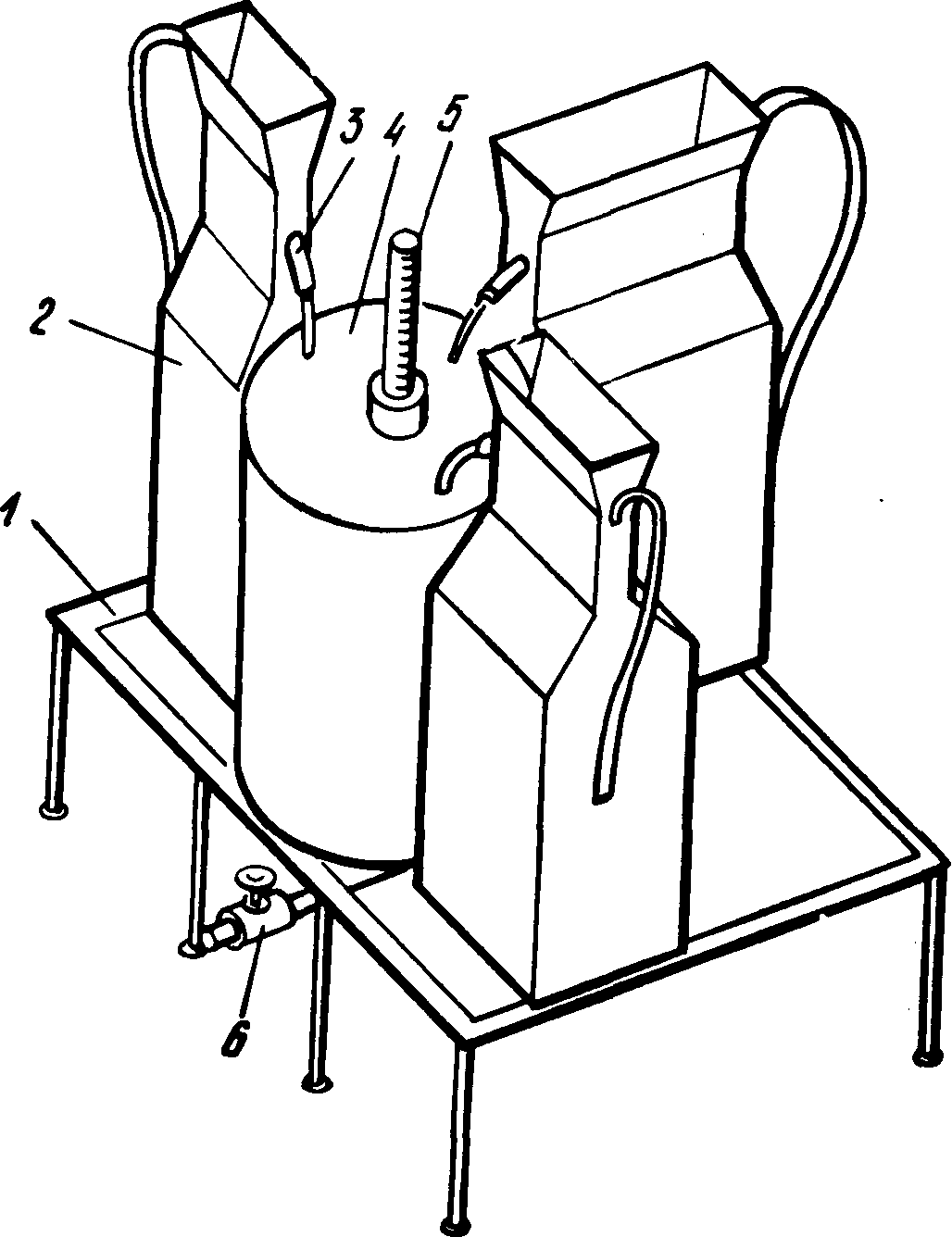

Рисунок 32. Комплект для учета молоди рыбы при облове мальковых прудов: 1 - подставка (400х400 мм); 2 -загрузочный контейнер; 3 - сливной патрубок; 4 - мерный контейнер; 5 - мерная трубка; 6 – водовыпуск.

Комплект состоит из платформы (400х400 мм), на которой устанавливается загрузочные контейнеры и мерная емкость. Учет перегружаемой молоди производится объемным способом путем определения объема воды, вытесняемой загружаемой в контейнеры молодью. По объему воды определяют количество перегруженной молоди. Для этого объем воды делится на среднюю массу особи. Объем загрузочных контейнеров достаточен до 3 л, а мерной емкости - до 20 л. В каждый контейнер можно загружать 5-7 тыс шт. молоди рыб (0,5-0,7 кг). При малых объемах работы мерную емкость можно заменить литровым мерным стаканом.

При механизированной непрерывной перегрузке рыбы много времени уходит на ее взвешивание (рис.33). В некоторых случаях (при внутрихозяйственной перевозке) можно использовать автоматические весы, которые устанавливаются непосредственно на транспортной емкости.

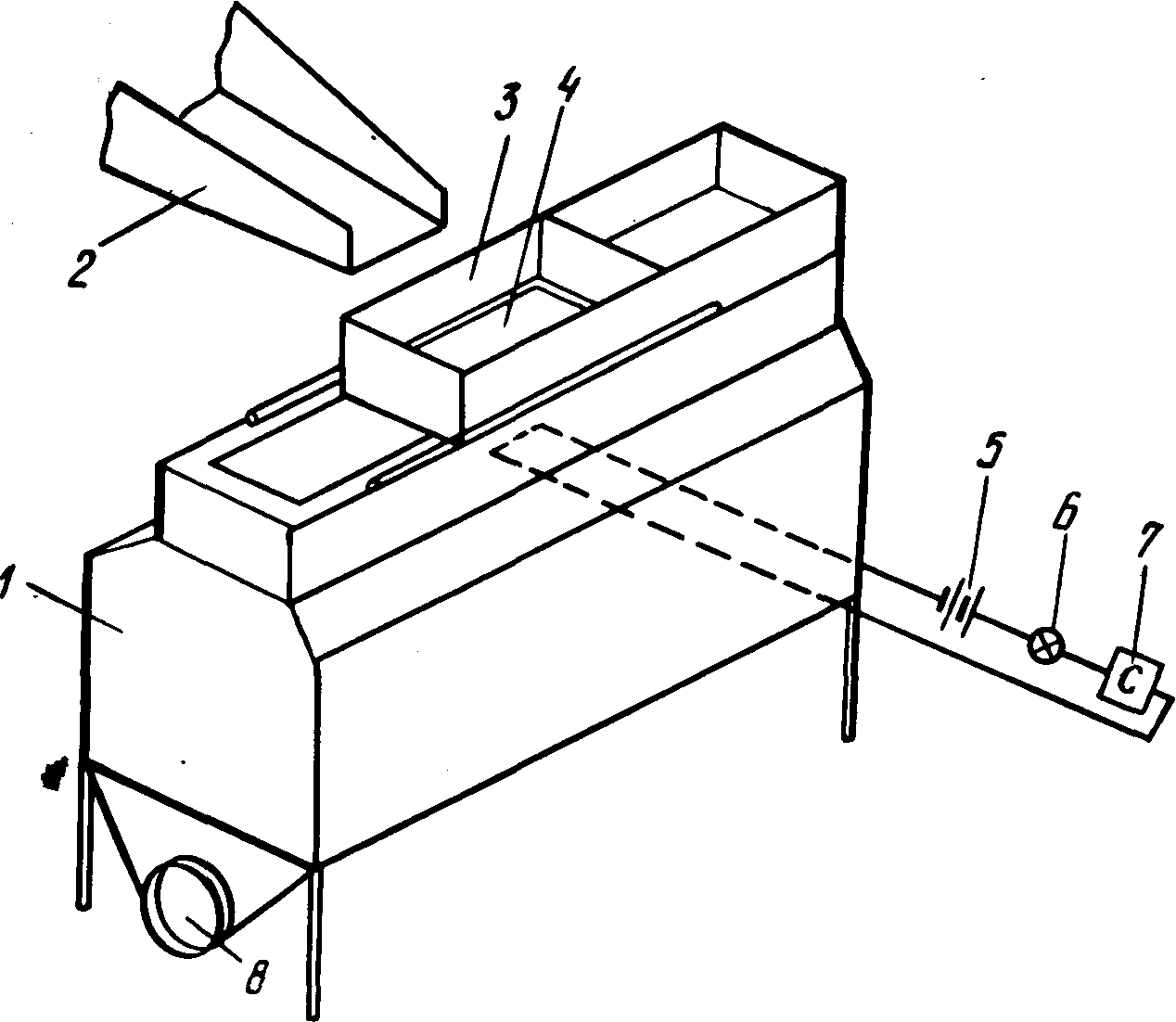

Рисунок 33. Контейнер с весоизмерителем: 1- контейнер; 2 - лоток рыбоперегружателя; 3-передвижной двухсекционный короб; 4 - платформа весов; 5 - батарейка питания; 6- сигнальная лампа; 7 - счетчик; 8 - слив

Весы представляют собой платформу с двумя сливными окнами, между ними имеется весовая площадка, над которой перемещается в направляющих пазах двухсекционный короб. В начале работы одна секция короба располагается над весовой площадкой. Рыба попадает в эту секцию короба и накапливается по мере поступления до тех пор, пока не наберется контрольная масса, в этот момент подача рыбы автоматически прекращается (останавливается перегрузочное устройство), весовая площадка опускается и позволяет переместиться коробу до расположения второй его секции над весовой площадкой. Рыба из первой секции короба сливается через окно платформы в живорыбную емкость. Цикл разгрузки повторяется.

Большой объем работ при облове прудов занимают внутрихозяйственные перевозки. Для этих целей чаще всего применяют брезентовые мешки, использование которых оправданно на расстояниях не более 5 км. В хозяйствах с большой протяженностью транспортных дорог целесообразно использовать живорыбные машины.
