Исполнения в зависимости от среды

Существуют основные (главные) и второстепенные (дополнительные) данные.

Главных параметров обычно немного, они количественно характеризуют оборудование. Например для насосов – объем жидкости подаваемый в определенный промежуток времени.

Дополнительные данные: ограничение по габаритам, массе, условиям расположения, транспортировки, монтажа, показатели надежности, характеристика рабочей среды, характер прилагаемых нагрузок во времени, климатические условия и категория размещения оборудования, технологические особенности изготовления и ремонта, обеспечение безопасности труда, экономические показатели (рентабельность, себестоимость).

Климатические районы

У – умеренный_+40...-45;

ХЛ – холодный_ниже -45;

ТВ – влажный тропический_выше 20; 80%;

ТС – тропический сухой_выше 40; меньше 80%;

Т – тропический;

О – все указанные выше при работе на суше;

М – морской холодный (умеренный) севернее 30° сев.широты и южнее 30° юж.широты;

ТМ – тропический_между 30°сев.широты и 30°юж.широты; (т.е. наоборот)

ОМ – для оборудования на морях с неограниченным районом;

В – для всех климатических районов на море и суше.

3 Существуют 5 категорий размещения оборудования:

- на открытом воздухе;

- в помещении, где темп. и влажность несущественно отличается от параметров на открытом воздухе;

- в закрытом помещении с теплоизоляцией;

- в закрытом помещении с искусственном регулированием температуры, влажности;

- в помещении с повышенной влажностью.

Исполнения в зависимости от среды

К1 – среда содержащая до 6% СО₂

К2 – среда содержащая до 6% СО₂ и H₂S

К3 – среда содержащая до 25% СО₂ и H₂S

К2И – среда с содержанием ингибитора коррозии.

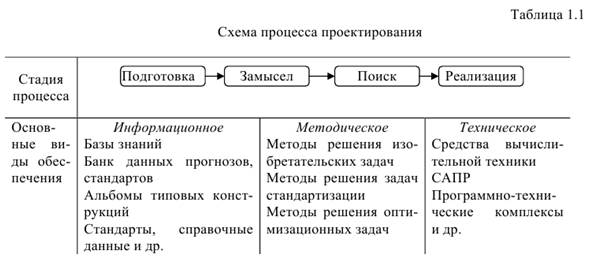

Процесс проектирования укладывается в следующую схему, представленную в табл. 1.1

На стадии подготовки ведется предварительная систематизация фактов в рассматриваемой области и подготовка к изобретательству или принятию технических решений.

На стадии замысла:

1) изучается проблемная ситуация и формулируются научно-технические задачи поиска на основе анализа научно-технической информации;

2) выявляется центральный вопрос для разрешения;

3) определяются необходимые требования и ограничения;

4) создается модель проблемной ситуации (графическая или математи-ческая);

5) проводится декомпозиция основной задачи и определяется степень решаемости компонентов;

6) составляется план поиска технических решений;

7) выбираются методы решения основной задачи и ее компонентов.

На стадии поиска: генерируются изобретательские идеи; определяются принципы решения задач; выявляются положительные и отрицательные эффекты, реализуемые при различных принципах решения задач, и выбирается оптимальный принцип решения задач.

На стадии реализации проводится: техническое оформление решения творческой задачи: патентование, разработка чертежей, расчеты, изготовление образцов нового объекта; опытная проверка и испытания образца объекта – результата решения технической задачи с последующим внесением поправок и дополнений; внедрение нового объекта и его дальнейшее развитие с учетом накопленного опыта; выявление возможности расширения применения объекта и проведение мероприятий в этом направлении.

6 Единая система конструкторской документации (ЕСКД) устанавливает 4 вида изделий:

В соответствии с ГОСТ 2.101-68 устанавливаются следующие виды изделий:

а) детали – изделие, изготавливаемое из однородного по наименованию и марке материала, без применения сборочных операций;

б) сборочные единицы – изделие, составные части которого подлежат соединению между собой на предприятии-изготовителе сборочными операциями (свинчиванием, сочленением, клепкой, сваркой, пайкой, опресовкой, развальцовкой, склеиванием, сшивкой, укладкой и т.п.);

в) комплексы – два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями, но предназначенные для выполнения взаимосвязанных эксплуатационных функций;

г) комплекты – два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями и представляющих набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера, например: комплект запасных частей, комплект инструментов и принадлежностей, комплект измерительной аппаратуры, комплект упаковочной тары и т.п.
