Компоновка станка







Компоновка токарно-карусельных станков 1512 и 1516

Расположение основных составных частей в станках 1512 и 1516 приведены на рисунке 2.

Расположение органов управления станков 1512 и 1516 приведены на рисунке 3.

Габарит рабочего пространства и план станка приведены на рисунке 4



Рисунок 2 - Сборочные единицы станков 1512 и 1516





К рисунку 2 - Сборочные единицы станков 1512 и 1516

Поз. Наименование
  Стол
  Ограждение планшайбы
  Вертикальный суппорт
  Подвесной пульт управления
  Подвеска пульта управления
  Поперечина
  Механизм перемещения поперечины
  Станина
  Механизм ручного перемещения вертикального суппорта
  Коробка передач вертикального суппорта
  Коробка скоростей
  Кожух
  Механизм передачи движения на подачу
  Система смазки
  Горизонтальный суппорт (боковой)
  Коробка передач горизонтального суппорта (бокового)

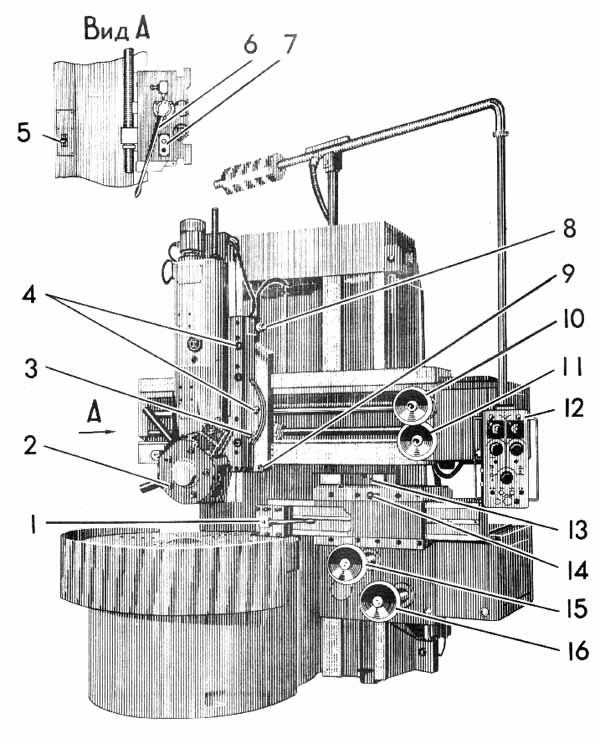

Рисунок 3 - Расположение органов управления станков 1512 и 1516



К рисунку 3 - Расположение органов управления станков 1512 и 1516

Поз. Наименование и назначение
  Рукоятка крепления резцовой головки бокового суппорта
  Винт фиксации оправки режущего инструмента в гнезде револьверной головки
  Винт фиксации ползуна вертикального суппорта
  Гайки крепления поворотных салазок вертикального суппорта
  Рукоятка автомата подключения станка к электросети
  Рукоятка зажима поперечины
  Кнопки перемещения поперечины «вверх», «вниз»
  Квадрат червяка поворота ползуна вертикального суппорта
  Винт фиксации вертикального суппорта
  Маховик ручного вертикального перемещения ползуна вертикального суппорта
  Маховик ручного горизонтального перемещения вертикального суппорта
  Подвесной пульт управления
  Винт фиксации ползуна бокового суппорта
  Винт фиксации бокового суппорта
  Маховик ручного горизонтального перемещения ползуна бокового суппорта
  Маховик ручного вертикального перемещения бокового суппорта

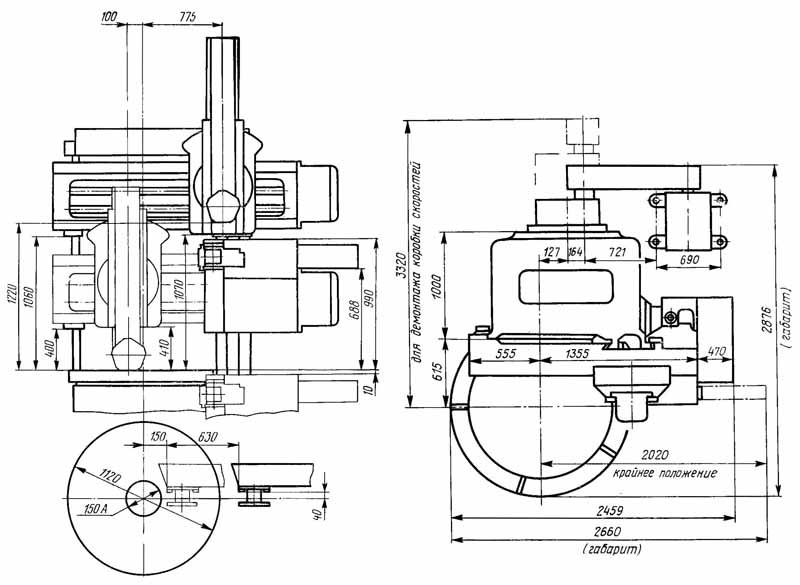

Рисунок 4 - Габарит рабочего пространства и план станка



Основные технические характеристики токарно-карусельного станка:

1) диаметр планшайбы, мм 1120;

2) Размеры детали, мм:

- диаметр до 1250

- высота до 1000

3) Количество частот вращения планшайбы 18;

4) Пределы частот вращения планшайбы, об/мин 5-250;

5) Количество подач суппортов 16;

6) Пределы подач суппортов, мм/об 0,07-12,5;

7) Мощность электродвигателя главного движения, кВт 30;

8) Частота вращения электродвигателя главного движения, об/мин 1460;

9) Масса станка, кг 16000;

10) Габариты станка, мм:

- длина 2750

- ширина 2975

- высота 4100
