Изображение текста в графическом окне
Способ 1.
С помощью команды xstring
Синтаксис
xstring(x,y,str,[angle,box])
где
x, y - действительные скаляры, определяющие нижний левый угол надписи.
str - текстовая матрица.
angle - действительное число, определяющее угол по часовой стрелке в градусах; по умолчанию =0.
box - целое число, по умолчанию =0.
Масштаб определяется текущей графической шкалой.
Элементы матрицы str выводятся в графическое окно. Знак "точка с запятой " означает перенос на другую строку. Если угол задан, то он определяет наклон изображаемого текста относительно горизонтального. Если box равен 1 и угол равен 0, то вокруг текста будет нарисована рамка, минимально возможного размера. Для задания произвольной рамки пользуйтесь командой xstringb.
Пример 20.
xset("default"); plot2d([0;1],[0;1],0) xstring(0.5,0.5,["Scilab" "is"; "not" "esilaB"]) alphabet=["a" "b" "c" "d" "e" "f" "g".. "h" "i" "j" "k" "l" "m" "n".. "o" "p" "q" "r" "s" "t" "u"]; xstring(0.1,0.2,alphabet,0,1); xset("font",1,3); // изменение размера шрифта xstring(0.9,0.95,alphabet,135)
Способ 2.
С помощью команды xstringb.
Текст изображается в рамке (box) заданных размеров. Сама рамка не изображается. Если мы хотим ее видеть, ее следует изобразить отдельной командой.
Синтаксис
xstringb(x,y,str,w,h,[option])
где
x, y, w, h - вектор из 4-х действительных параметров, определяющих размеры рамки (левый верхний угол, ширина, высота в текущем масштабе).
str - матрица строк.
option - символьная строка
Если значение option равно "fill", то значение размеров шрифта принимается максимально возможным для данной рамки.

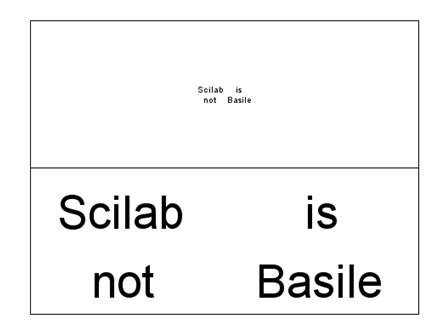

Пример 21.
plot2d(0,0,[1,-1],'012',' ',[0,0,1,1]); mat=['Scilab','is';'not','Basile']; xstringb(0,0.5,mat,1,0.5); xrect(0,1.0,1,0.5); xstringb(0,0,mat,1,0.5,'fill'); xrect(0,0.5,1,0.5);
Способ 3.
С помощью команды xnumb, если мы хотим написать в графическом окне цифры, заданные в числовом, а не в строковом формате.
Синтаксис
xnumb(x,y,nums,[box,angle])
где
x, y- nums: векторы одинакового размера.
box - целое число. Если =1, то вокруг числа изображается рамка.
angle - необязательный параметр, являющийся вектором того же размера, что и x. Определяет угол поворота числа.

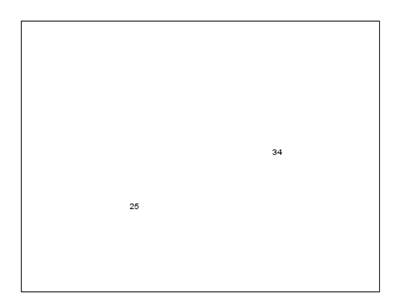

Пример 22.
plot2d(0,0,[1,-1],'012',' ',[0,0,1,1]); mat=34; xnumb(0.7,0.5,mat,1,0.5); mat=25;xnumb(0.3,0.3,mat,1,0.9);
