Функции param3d и param3d1
Для построения параметрической кривой в SciLab существует команда param3d:
param3d(x,y,z,[theta,alpha,leg,flag,ebox]).
Проиллюстрируем возможности функции param3d следующими примерами.
Пример 11. Построить график линии, заданной параметрически:
Прежде всего, определим диапазон и шаг изменения параметра
.
Затем обратимся к функции param3d, передав ей математические выражения функций
и
, а также углы в градусах, под которыми наблюдатель будет видеть формируемый график45 и 35

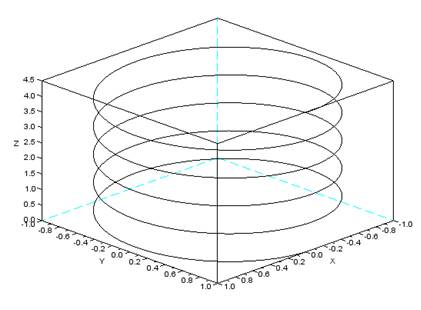

Построение линии, заданной параметрически, с помощью функции param3d
t=[0:0.1:10*%pi];param3d(sin(t),cos(t),t/7,45,35);
Пример 11. Построить линию, заданную параметрически:
Определив массив значений параметра , вычислим значения
,
и
координат кривой.

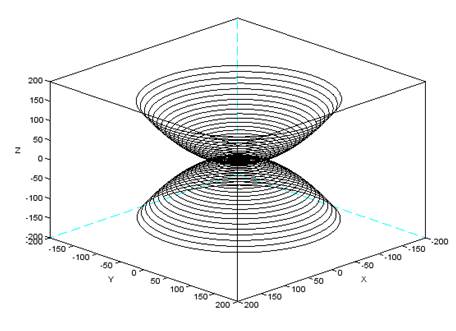

Для построения графика используем команду param3d, установив углы обозрения наблюдателя 45 и 60 градусов.
t=-50*%pi:0.1:50*%pi;x=t.*sin(t);y=t.*cos(t);z=t.*abs(t)/(50*%pi);param3d(x,y,z,45,60);
Для вывода нескольких параметрически заданных кривых в одних координатах в SciLab используется функция param3d1.
Она имеет синтаксис:
param3d1(x,y,list(z,colors),[theta,alpha,leg,flag,ebox])
Здесь впервые используем конструкцию list(z,colors), которая позволяет не только задавать
-координату для каждой из кривых, но и устанавливать для них желаемый цвет. Рассмотрим это на примере.
Пример 12. Построить графики линий, заданных параметрически:
и
Зададим массив значений параметра .

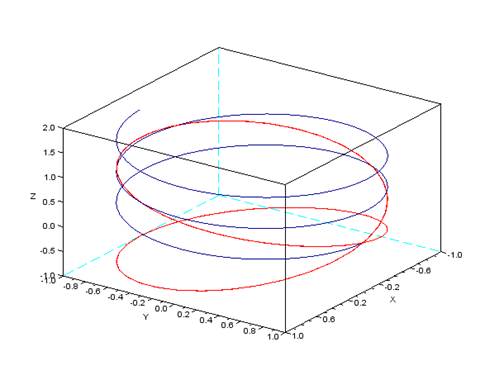

Для построения графиков линий в одной системе координат обратимся к функции param3d1. В качестве параметров в первых квадратных скобках передадим ей и координаты первой кривой, а во - вторых - второй. При помощи свойства list определяем
- координаты и для первой кривой установим темно-синий цвет линии (9), а для второй - красный (5).
Числа 35 и 45 - углы обозрения наблюдателя.
Параметр ’X@Y@Z’ отвечает за вывод подписей осей графика
t=[0:0.1:5*%pi]';param3d1([sin(t),sin(2*t)],[cos(t),cos(2*t)],...list([t/10,sin(t)],[9,5]),35,45,"X@Y@Z");
