Функция contour. В SciLab существует функция contourf, которая не просто изображает поверхность на горизонтальной плоскости в виде изолиний
|
|
В SciLab существует функция contourf, которая не просто изображает поверхность на горизонтальной плоскости в виде изолиний, но и заливает интервалы между ними цветом, в зависимости от конкретного уровня значений показателя.
Обращение к функции имеет вид:
contourf (x,y,z,nz,[style,strf,leg,rect,nax])
Здесь x, y массивы действительных чисел;
z - матрица действительных чиселзначения функции, описывающей поверхность
nz - параметр, который устанавливает количество изолиний. Если nz - целое число, то в диапазоне между минимальным и максимальным значениями функции
через равные интервалы будут проведены nz изолиний.
Если же задать nz как массив, то изолинии будут проводиться через все указанные в этом массиве значения;
style - массив того же размера, что и nz устанавливает цвет для каждого интервала уровней значений;
strf - строка, состоящая из трех чисел «сsa».
Здесь - с (Captions) устанавливает режим отображения подписей графика
| Значение параметра с (Captions) строки strf | |
| Значение | Описание |
| нет подписей | |
| отображаются подписи, заданные параметров leg |
s (Scaling) - режим масштабирования
| Значение параметра s (Scaling) строки strf | |
| Значение | Описание |
| масштабирование по умолчанию | |
| устанавливается параметром rect | |
| масштаб зависит от минимального и максимального значения входных данных | |
| выводятся изометрические оси, исходя из значений параметра rect | |
| выводятся изометрические оси, исходя из входных данных | |
| расширение осей для наилучшего вида, исходя из значений параметра rect | |
| расширение осей для наилучшего вида, исходя из входных данных |
a (Axes) -определяет положение осей графика
| Значение параметра a (Axes) строки strf | |
| Значение | Описание |
| нет осей | |
| выводятся оси, ось Y слева | |
| выводится рамка вокруг графика без делений | |
| выводятся оси, ось Y справа | |
| оси центрируются в графической области окна | |
| оси выводятся таким образом, чтобы они пересекались в точке (0; 0). |
leg - легенда графика, подпись каждой из кривых - символы, отделяемые знаком @. По умолчанию-«».
rect - вектор [xmin, ymin, xmax, ymax], который определяет границы
nax - это массив из четырех значений [nx, Nx, ny, Ny], определяющий число основных и промежуточных делений координатных осей графика.
Здесь Nx(Ny) -число основных делений с подписями под осью X(Y); nx (ny) -число промежуточных делений.
Пример 17. Построить изображение поверхности
с помощью функции contourf.
Введем параметр
и создадим массив его значений, определим при помощи команды deff функцию surf.

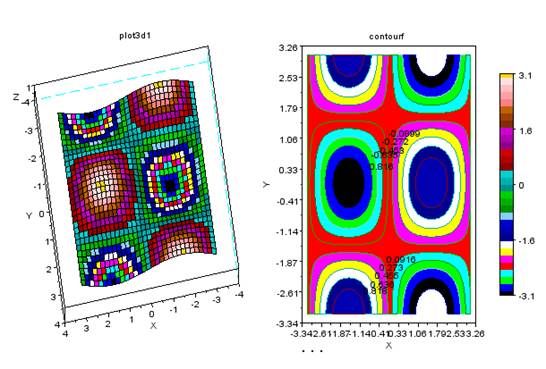

Для наглядности приведем график поверхности , построенный функцией plot3d1, и ее изображение на горизонтальной плоскости, сформированное функцией contourf, в одном графическом окне. С этой целью обратимся к команде subplot, которой разобьем графическое окно на две области для вывода графиков.
Используя feval, вычислим значения функции
и построим ее график при помощи plot3d1, указав углы обозрения наблюдателя 80 и 15, а также, вызвав команду xtitle, выведем подпись графика «plot3d1».
Теперь сформируем проекцию поверхности на горизонтальную плоскость посредством функции contourf.
В качестве параметров передаем ей
· X, Y и Z - координаты,
· число изолиний (10),
· 10: 20 - массив, определяющий цвет каждого интервала между изолиниями,
· значения строки strf="121"
- 1 - режим отображения подписей;
- 2-выбор масштаба зависит от минимального и максимального значения входных данных;
- 1 - режим отображения координатных осей, ось Y находится слева.
Обратите внимание, в этой задаче мы впервые создали шкалу цвета. Ее использование часто облегчает чтение графика. Для ее вывода в SciLab существует команда colorbar (n, m), здесь n - минимальное значение диапазона, m максимальное значение.
Выведем и для этого графика подписи осей и графика в целом «contourf» при помощи команды xtitle.
t=-%pi:0.2:%pi;deff('[z]=Surf(x,y)','z=sin(x)*cos(y)');subplot(121);z=feval(t,t,Surf);plot3d1(t,t,z,80,15);xtitle('plot3d1');subplot(122);contourf(t,t,z,10,10:20,strf='121');colorbar(-%pi,%pi);xtitle('contourf','X','Y');
