Отладка моделей

Запустите процесс моделирования. Выберите Command u Create Simulation. В главном меню выберите Window u Simulation u Blocks Window (рис. 9).

Рис. 9. Окна GPSS

Делаем пошаговую отладку ИМ и исследуем некоторые показатели в процессе моделирования.

Выберите Command u SHOW и в диалоговом окне наберите Q$RemQ и нажмите ОК.

Закрепите команды SHOW за функциональными клавишами. Выберите Edit ►Setting ► и перейдите на вкладку Function Keys (рис. 10):

Рис. 10. Страница Edit ►Setting

Обратите внимание на все клавиши. Рядом с клавишами [F8] и [F9] наберите две команды (рис. 11):

SHOW Q$RemQ1

SHOW Q$RemQ2

Рис.11. Вкладка Function Keys

Нажмите ОК. Если будет допущена ошибка, после нажатия ОК появится соответствующее сообщение. Если ошибок нет – команды закреплены за функциональными клавишами. Во время выполнения процесса моделирования можно интерактивно исследовать текущие длины очередей RemQ1 и RemQ2 нажатием одной соответствующей клавишей.

При нажатии [F8] в строке состояния главного окна и в окне Journal отобразится длина очереди неисправных СС 1-го типа, а при нажатии [F9] – длина очереди неисправных СС второго типа. Просмотр удобнее с помощью Window u Simulation Window u Queues Window. Откроется окно с подробным обзором состояния очередей (рис. 12).

Рис. 12.Окно Queues (очереди)

Для наблюдения за изменением параметров очередей нажмите несколько раз [F5]. Закройте окно.

Выберите Window u Simulation Window u Facilites Window (Окно Устройства) (рис. 13).

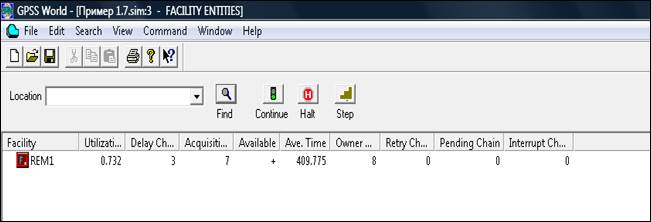

Рис. 13. Окно Facilites (обслуживающие устройства (ОУ))

Цвет значка устройства может быть в двух вариантах: серого цвета – устройство свободно; красный – устройство занято. Значок можно рассмотреть покрупнее, для этого сделайте общий обзор окна командами View u Entity Details (рис. 14). Маленькая белая полосочка в правой части значка показывает небольшую очередь. Большая белая полосочка означает, что очередь превышает 10 транзактов. Закройте окно.

Рис. 14. Окно Entity Details

Откройте окно Window u Simulation Window u Expression Window (окно процесса моделирования). В строке Label введите комментарий Вероятность ремонта; в строке Expression (редактор выражений) (N$Met1/QC$RemQ) нажмите кнопки View и Memorize и ОК. Вы увидите вероятность ремонта СС (рис. 16).

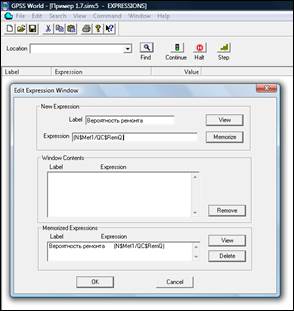

Рис. 15. Окно Expression

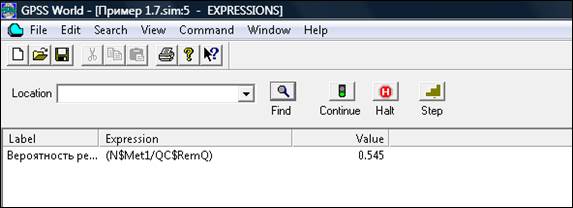

Рис. 16. Определена вероятность ремонта СС

Построение графиков и диаграмм.

Запустите процесс моделирования Command u Create Simulation. Выберите Window u Simulation Window u Table Window (окно таблица). В окне Open Table

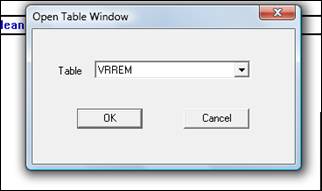

Рис. 17. Окно Table

выберите VRREM и нажмите ОК. Запустите процесс моделирования Command u START1 и вместо 1 поставьте 10 прогонов:

Рис. 18. Установка 10 прогонов для ИМ

Понаблюдайте за изменением диаграммы. По завершению 10 прогонов, в появившейся гистрограмме (рис. 19) видно, что среднее время ремонта СС обоих типов составляет 5490,823 мин со стандартным отклонением 2521,028.

Рис. 19. Окно Table

График постром так же для 10 прогонов. Запустите процесс моделирования Command u Create Simulation.

Для каждого графика должен быть указан интервал времени. Для 10 прогонов заданное время 4320 умножим на количество прогонов и введем в поле Time Rang после того, как выберите Window u Simulation Window u Plot Window (редактор графика):

В поле Label ставим метку – пояснения к графику, в нашем примере это – Вероятность ремонта (рис. 20), в поле Expression вводим первую переменную для построения графика:

(N$Met1/QC$RemQ).

Это ожидаемая вероятность ремонта, определяемая как отношение отремонтированных СС к поступившим всего в ремонт. Количество поступивших СС всего в ремонт считается равным общему числу входов в общую модель.

В поле Title задайте имя графика, которое описывало бы обе переменные:

Вероятность выполнения ремонта & Время ремонта

Временной интервал для оси Х мы уже ввели в Time Rang – 43200. Для оси Y сами устанавливаем конец интервала 10 (по умолчанию интервал от 0 до 100). Нажмите кнопки Plot и Memorize.

Рис. 20. Диалоговое окно редактора графика

Вводим вторую переменную (для второго графика). В поле Label ставим метку (рис. 21):

Время ремонта

В поле Expression вводим переменную для построения второго графика:

((QT$RemQ+FT$Rem1)/1000)

Это среднее время ремонта, определяемое как сумма среднего времени пребывания в очереди и среднего времени пребывания непосредственно в ремонте. Так как вероятность не может быть больше 1, а время ремонта может превысить 1000 мин, то для времени ремонта ввели масштабный множитель 1/1000, что бы рассмотреть оба графика на одном поле (в одном окне). Нажмите кнопки Plot и Memorize.

Нажмите ОК.

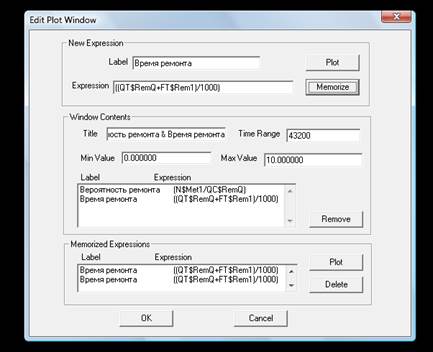

Рис. 21. Заполнение полей окна графика информацией о втором графике

Теперь запустите процесс моделирования Command u START1 и вместо 1 поставьте 10 прогонов (рис. 22).

Рис. 22. Окно Plot

По завершению указанного числа прогонов график можно будет рассмотреть, прокручивая линейку внизу графика (рис. 23):

Рис. 23. Окно Plot с двумя построенными графиками

Промоделируйте самостоятельно ИМ составленную для решения задачи 2.

Задача 2. Требуется построить и проверить ИМ работы ремонтного подразделения с одним каналом обслуживания. В ремонтное подразделение поступают вышедшие из строя средства связи (СС), требующие текущего ремонта (ТР). Интервалы времени поступления СС распределены равномерно в интервале 18±8 часов. Время ремонта также распределено равномерно в интервале 16±4 часа. Ремонт производится по мере поступления: первым поступила – первым отремонтировано.

Нелходимо промоделировать функционирование ремонтного подразделения в течение 3 суток (72 часа). Модель на GPSS должна обеспечить сбор статистики об очереди.

Строим модель в виде последовательности блоков с элементами для управления моделированием: неисправные СС поступают; если необходимо, то ждут очереди; затем передаются в ремонтное подразделениедля ремонта.

Единица модельного времени равна 1 мин, переводим все числовые значения задачи в мин:

18 часов = 1080 мин,

8 часов = 480 мин,

16 часов = 960 мин,

4 часа = 240 мин,

3 суток = 72 часа = 4320 мин.

При построении и проверке ИМ используются параметры:

Таблица 1

Текст ИМ:

Пример 2

VrRem TABLE M1,800,50,10; задание и определение таблицы

; Сегмент моделирования процесса ремонта

GENERATE 1080,480; Источник неисправных СС

QUEUE RemQ; Встать в очередь

SEIZE Rem1; Занять ремонтное подразделение

DEPART RemQ; Покинуть очередь

ADVANCE 960,240; Имитация ремонта

RELEASE Rem1; освободить ремонтное подразделение

TABULATE VrRem; Данные в таблицу

TERMINATE; Отремонтированные СС

; Сегмент задания времени моделирования

GENERATE 4320

TERMINATE 1

START 1000

Моделирование начинается сразу после трансляции, так как в модели имеется команда START.
